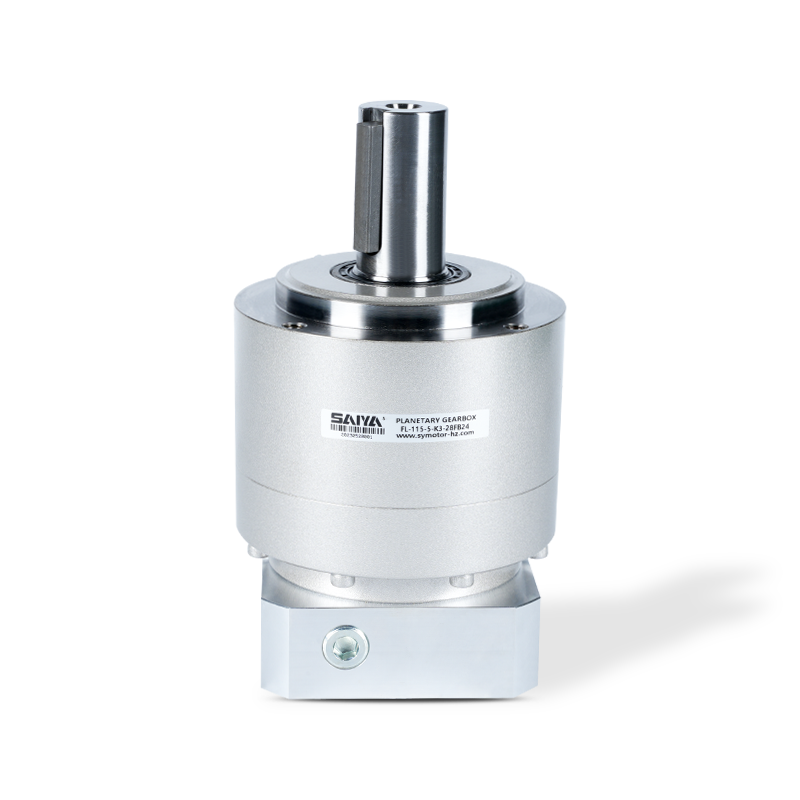

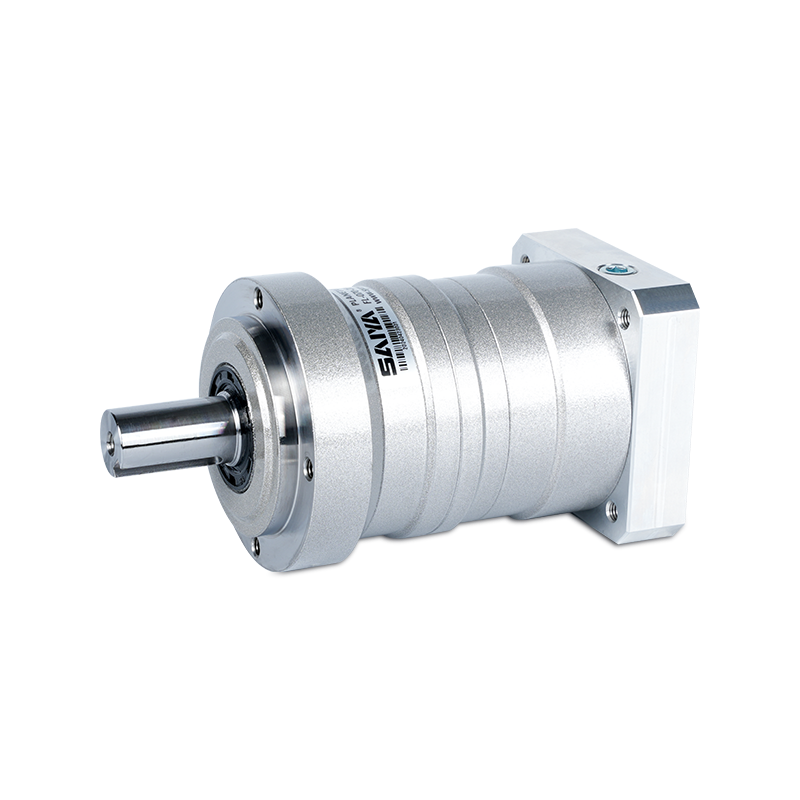

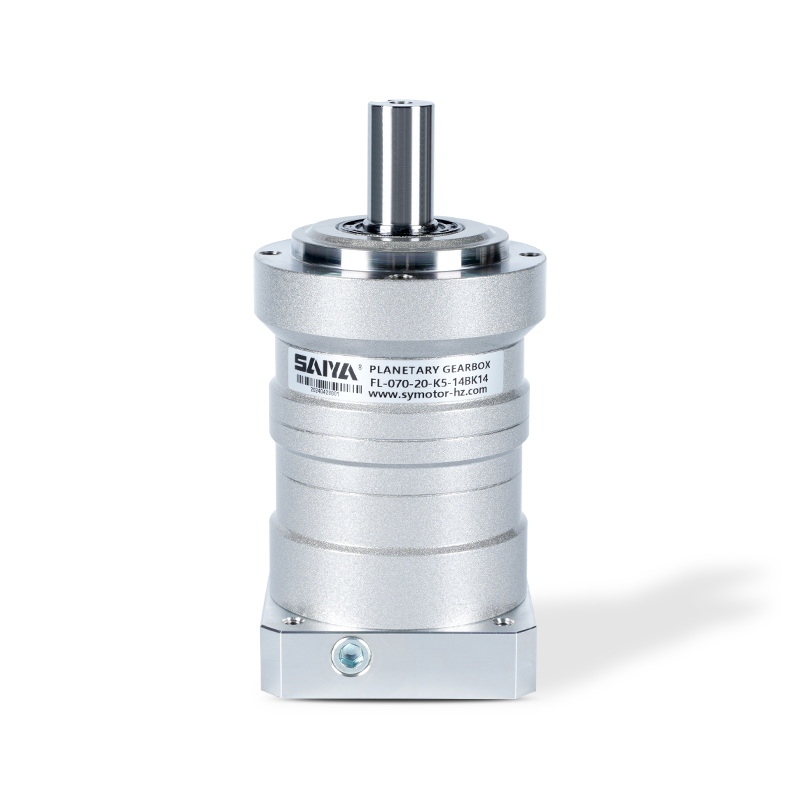

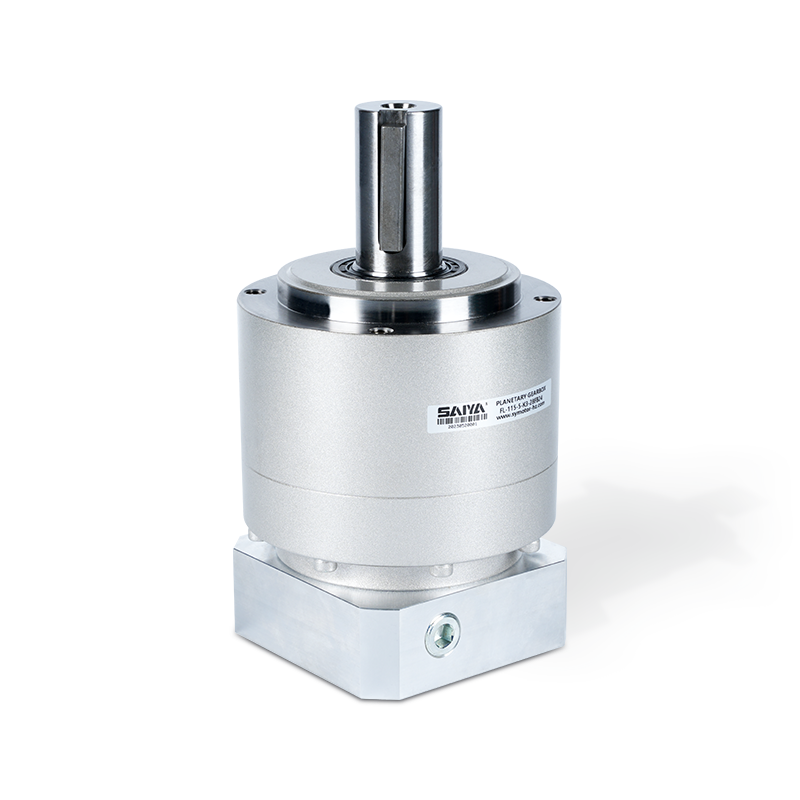

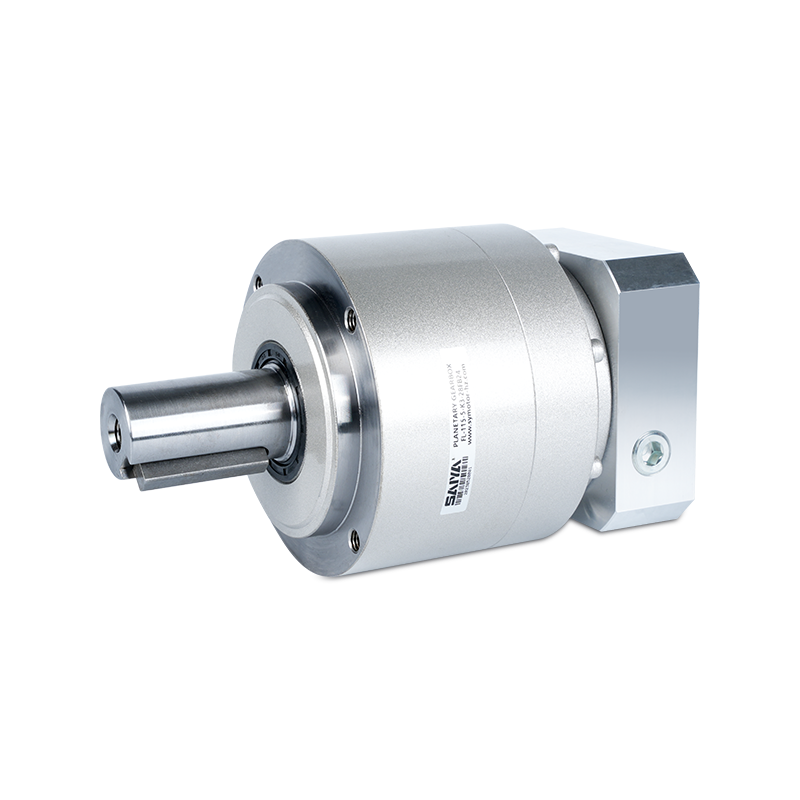

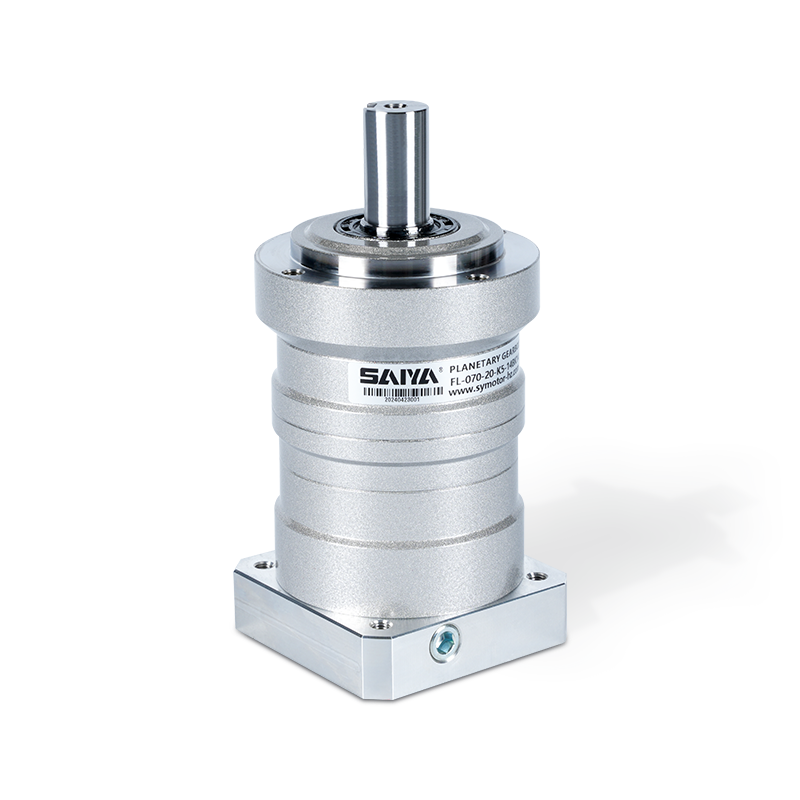

헬리컬 행성 기어 박스

FL 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스

FL 헬리컬 기어 시리즈/원형 플랜지 출력/크기 범위 : 60-220mm

레벨 : 1-2 레벨

입력 샤프트 내 직경 : 14-19mma

이전 기사 없음 | 다음

+ 문의하기 + 카탈로그 다운로드 제품 비디오

애플리케이션 영역

당사는 AC 기어 감속 모터, 소형 감속 모터, 서보 전용 행성 감속기, DC 브러시리스 및 무브러시 모터 및 기타 제품의 생산 및 판매에 전념하는 첨단 기술 기업입니다.

물류 분류
자동화 된 로봇
레이저 절단
액세스 제어 게이트
태양 광 발전소
의료 기기
AGV

제품 설명

FL 시리즈 기어 박스는 헬리컬 기어 설계, 둥근 플랜지 출력 및 60 ~ 220mm의 광범위한 크기를 특징으로하는 광범위한 산업 응용 분야를위한 다목적 솔루션을 제공합니다. 이 기어 박스는 소형 공간에서 정확하고 효율적인 전력 전송이 필요한 작업에 적합합니다.

FL 시리즈의 주목할만한 특징은 14-19mm의 입력 샤프트 직경 범위이며, 다른 모터 구성 및 전력 입력을 수용 할 수 있습니다. 이 적응성은 다양한 산업 환경에서 기어 박스의 다양성을 향상시키는 광범위한 모터 유형과의 호환성을 보장합니다.

고품질 재료와 정밀 제조로 만들어진 FL 시리즈는 내구성이 뛰어나며 원활하게 작동합니다. 또한 소형 설계를 통해 기존 시스템에 쉽게 설치하고 통합 할 수 있으며 다양한 토크 및 속도 요구 사항에 유연하게 적응할 수 있습니다. 운송 시스템, 믹서 또는 기타 기계에 사용 되든이 기어 박스는 신뢰할 수있는 성능을 제공합니다.

FL-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
액자 크기	단계	비율	명사 같은 산출 토크	최고 산출 토크	비상 멈추다 토크	명사 같은 입력 속도	최고 입력 속도	허용 방사형 짐	허용 축 짐
액자 크기	단계	비율	[의 뜻NM]]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
050	1 하나의	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 더블	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	※ 10
액자 크기	단계	비율	최고 방사형 짐	최고 축 짐	무게	순간 ~의 관성 (≤φ8)	순간 ~의 관성 (≤φ14)
액자 크기	단계	비율	[N]	[N]	[kg]	[ kgcm² ]	[kgcm²]
050	1 하나의	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 더블	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

FL-070			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
액자 크기	단계	비율	명사 같은 산출 토크	최고 산출 토크	비상 멈추다 토크	명사 같은 입력 속도	최고 입력 속도	허용 방사형 짐	허용 축 짐
			[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
070	1 하나의	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 더블	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
액자 크기	단계	비율	최고 방사형 짐	최고 축 짐	무게	순간 ~의 관성 (≤φ8)	순간 ~의 관성 (≤φ14)	순간 ~의 관성 (≤φ19)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]
070	1 하나의	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 더블	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

FL-090			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
액자 크기	단계	비율	명사 같은 산출 토크	최고 산출 토크	비상 멈추다 토크	명사 같은 입력 속도	최고 입력 속도	허용 방사형 짐	허용 축 짐
액자 크기	단계	비율	[의 뜻의 뜻NM]]]]]	[NM]	[NM]	[ RPM]	[RPM]	[N]	[N]
090	1 하나의	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 더블	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
액자 크기	단계	비율	최고 방사형 짐	최고 축 짐	무게	순간 ~의 관성 (≤φ8)	순간 ~의 관성 (≤φ14)	순간 ~의 관성 (≤φ19)	순간 ~의 관성 (≤φ28)
			[N]	[N]	[kg]	[kgcm² ]	[kgcm² ]	[kgcm² ]	[ kgcm² ]
090	1 하나의	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 더블	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

FL-0120			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
액자 크기	단계	비율	명사 같은 출력 토크	최고 산출 토크	비상 멈추다 토크	명사 같은 입력 속도	최고 입력 속도	허용 방사형 짐	허용 축 짐
액자 크기	단계	비율	[의 뜻의 뜻NM]]]	[NM]	[NM]	[ RPM]	[RPM]	[N]	[N]
120	1 하나의	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 더블	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
액자 크기	단계	비율	최고 방사형 짐	최고 축 짐	무게	순간 ~의 관성 (≤φ14)	순간 ~의 관성 (≤φ19)	순간 ~의 관성 (≤φ28)	순간 ~의 관성 (≤φ38)
			[N]	[N]	[kg]	[kgcm²]	[ kgcm² ]	[kgcm² ]	[kgcm²]
120	1 하나의	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 더블	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

FL-155			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
액자 크기	단계	비율	명사 같은 산출 토크	최고 산출 토크	비상 멈추다 토크	명사 같은 입력 속도	최고 입력 속도	허용 방사형 짐	허용 축 짐
액자 크기	단계	비율	[의 뜻NM]]]]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
155	1 하나의	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 더블	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
액자 크기	단계	비율	최고 방사형 짐	최고 축 짐	무게	순간 ~의 관성 (≤φ19)	순간 ~의 관성 (≤φ28)	순간 ~의 관성 (≤φ38)	순간 ~의 관성 (≤φ48)
			[N]	[N]	[kg]	[ kgcm² ]	[kgcm² ]	[kgcm²]	[kgcm² ]
155	1 하나의	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 더블	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

FL-205			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
액자 크기	단계	비율	명사 같은 산출 토크	최고 산출 토크	비상 멈추다 토크	명사 같은 입력 속도	최고 입력 속도	허용 방사형 짐	허용 축 방향 짐
액자 크기	단계	비율	[NM]]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
205	1 하나의	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 더블	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
액자 크기	단계	비율	최고 방사형 짐	최고 축 방향 짐	무게	순간 ~의 관성 (≤φ28)	순간 ~의 관성 (≤φ38)	순간 ~의 관성 (≤φ48)	순간 inerertia (≤φ65)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]	[kgcm² ]
205	1 하나의	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 더블	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

FL-235			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
액자 크기	단계	비율	명사 같은 산출 토크	최고 산출 토크	비상 멈추다 토크	명사 같은 입력 속도	최고 입력 속도	허용 방사형 짐	허용 축 짐
액자 크기	단계	비율	[NM]]]]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
235	1 하나의	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 더블	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
액자 크기	단계	비율	최고 방사형 짐	최고 축 짐	무게	순간 ~의 관성 (≤φ38)	순간 ~의 관성 (≤φ48)	순간 ~의 관성 (≤φ65)
			[N]	[N]	[kg]	[kgcm² ]	[kgcm² ]	[kgcm² ]
235	1 하나의	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 더블	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

+ 자세한 제품 매개변수를 이해하세요

문의하기

우리에 대해

Zhejiang Saiya Intelligent Manufacturing Co., Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. 2009년 설립된 당사는 15년의 업계 경험을 바탕으로 마이크로 AC 기어 모터, 소형 AC 기어 모터, 브러시 DC 기어 모터, BLDC 브러시리스 DC 기어 모터, 정밀 행성 기어 박스, 모터 롤러 등을 생산 및 판매하는 첨단 기술 기업입니다. 중국 도매 FL 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스 공급업체 그리고 OEM/ODM FL 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스 제조업체, Saiya 모터와 기어박스는 산업용 로봇, 지능형 물류, 신에너지 기계, AGV 로봇 및 기타 첨단 분야에 널리 사용됩니다. 또한 식품 가공, 포장, 섬유, 전자, 의료 장비 및 특수 기계 분야에서 중요한 역할을 수행하며 다양한 산업에 비용 효율적이고 차별화된 솔루션을 제공합니다. 차별화 및 비용 효율성의 우위를 강화하기 위해, 당사는 상하이와 닝보 항구 인근 저장성 항저우에 위치한 자체 무역 회사인 Hangzhou Saiya Transmission Equipment Co., LTD를 통해 국내 및 해외 사업을 처리하고 직접 판매 및 유통을 병행하며, 글로벌 유통 및 고객 지원을 보장하여 모든 고객에게 경제적이면서도 신뢰할 수 있는 고품질 솔루션을 제공합니다.

기업 문화

정통하고 신뢰할 수 있는
품질은 자연스럽게 돋보입니다.

핵심 가치: 자신을 개발하고 다른 사람을 돌보는 것.

비전:지능형 전송 분야의 서비스 전문가가 되십시오.

우리의 사명:고품질의 서비스를 제공하고 고객에게 가치를 창출합니다.

서비스 철학:모든 임직원의 물질적, 정신적 행복을 추구하며 인류사회의 진보와 발전에 기여합니다..

2009
설립
80+
직원
5+
생산 라인

소식

고조파 감속기 : 정밀 전송 분야의 빛나는 별
08 Jun, 2025
현대 산업 및 기술의 정밀 단계에서 고조파 감속기 빛나는 별과 같습니다. 독특한 디자인과 탁월한 성능으로, 그것은 많은 고급 장비의 핵심 "심장"이되어보다 정확하고 지능적인 미래를 향해 다양한 분야를 주도합니다. 절묘한 구조, 숨겨진 미스터리 고조파 감속기는 주로 웨이브 생성기, 유연한 휠 및 강성 휠의 세 가지 주요 구성 ...
더 읽어보기
정밀 전송 코어 : 행성 기어 박스의 포괄적 인 분석
01 Jun, 2025
현대 산업 자동화 및 고정밀 전송 시스템에서 Planetary Gearbox는 소형 구조, 강한 하중 용량 및 높은 전송 효율로 인해 많은 기계 장비의 핵심 구성 요소가되었습니다. 로봇, CNC 공작 기계, 의료 장비 또는 새로운 에너지, 항공 우주 등과 같은 고급 제조 분야의 경우 행성 기어 박스가 어디에서나 볼 수 있습니다. 1. a ...
더 읽어보기
브러시리스 DC 기어 모터 : 고효율과 정확한 제어의 조합
22 May, 2025
현대적인 엔지니어링 및 자동화 기술의 개발로 브러시리스 DC 기어 모터는 많은 응용 분야의 주요 기술 중 하나가되었습니다. 산업 자동화, 로봇 공학, 항공 우주 또는 전동 공구에서 BLDC 모터는 기존 브러시 모터를 우수한 성능과 신뢰성으로 점차적으로 대체하고 있습니다. 작동 원리 브러시리스 DC 기어 모터 브러시리스 DC 기어 ...
더 읽어보기

연락처

전화: 0086-0571-86951513/86951543
팩스: 0086-571-86040769
이메일: [email protected] / [email protected] / [email protected]
사무실: Hangzhou Saiya Transmisson Equipment Co.,Ltd
사무실 주소: 2201 호, 방저우 시티, 잔즈 후 시티의 Wanyin Building
공장: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
공장 주소: No.35 Building, Zhongnan High-Tech Yunhe Zhigu Industrial Park, Xinan Town, Deqing County, Huzhou City, Zhejiang, China

애플리케이션 산업

웹 메뉴

제품 검색

언어

공유하다

종료 메뉴

헬리컬 행성 기어 박스 공급업체

FL 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스

제품 설명

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

기업 문화

정통하고 신뢰할 수 있는
품질은 자연스럽게 돋보입니다.

관심이 있으시다면
우리 제품에서,
문의해주세요
