헬리컬 행성 기어 박스

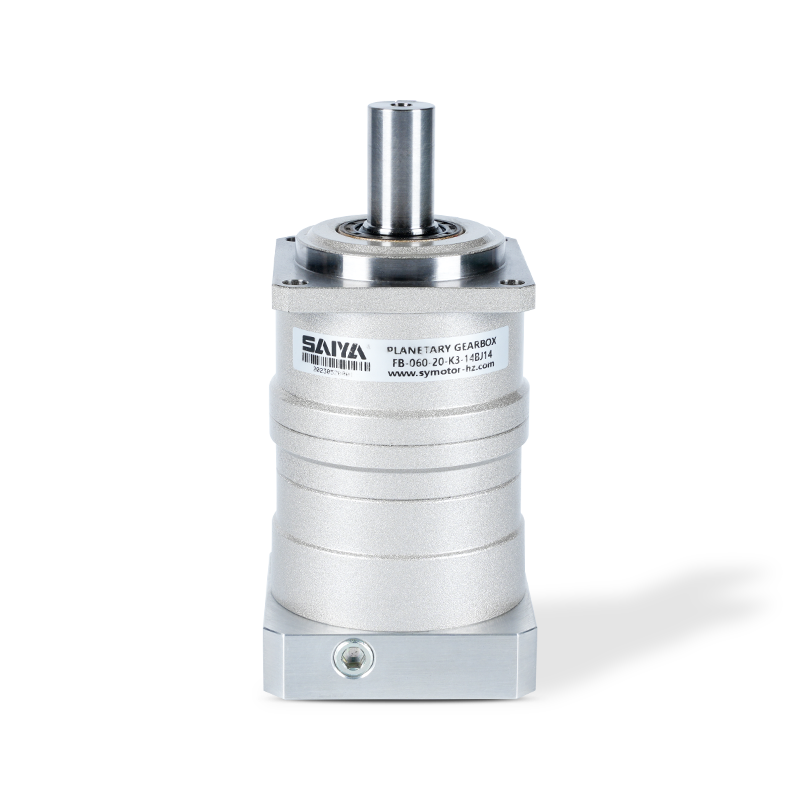

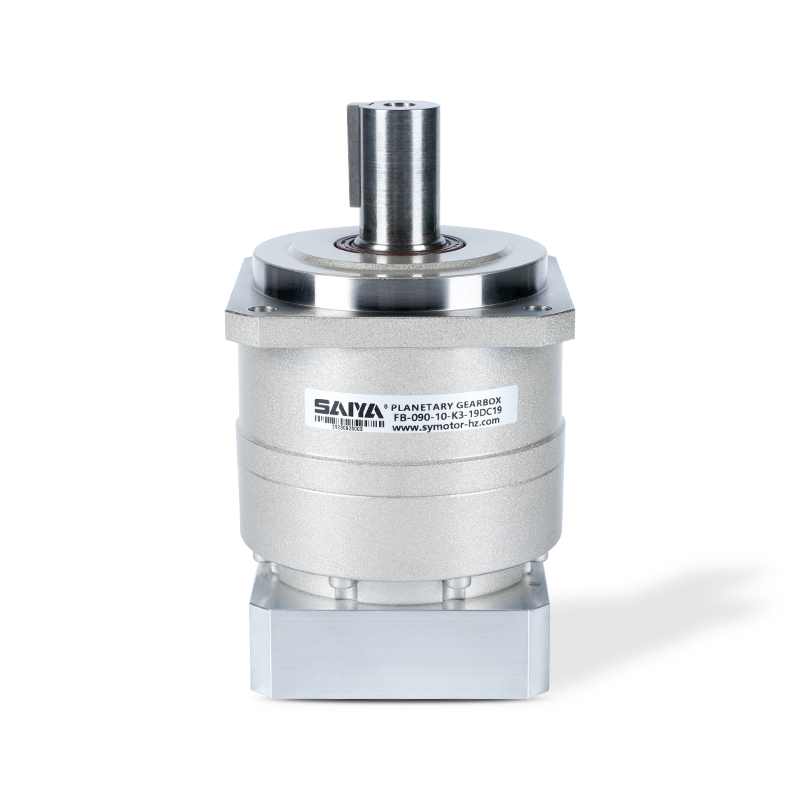

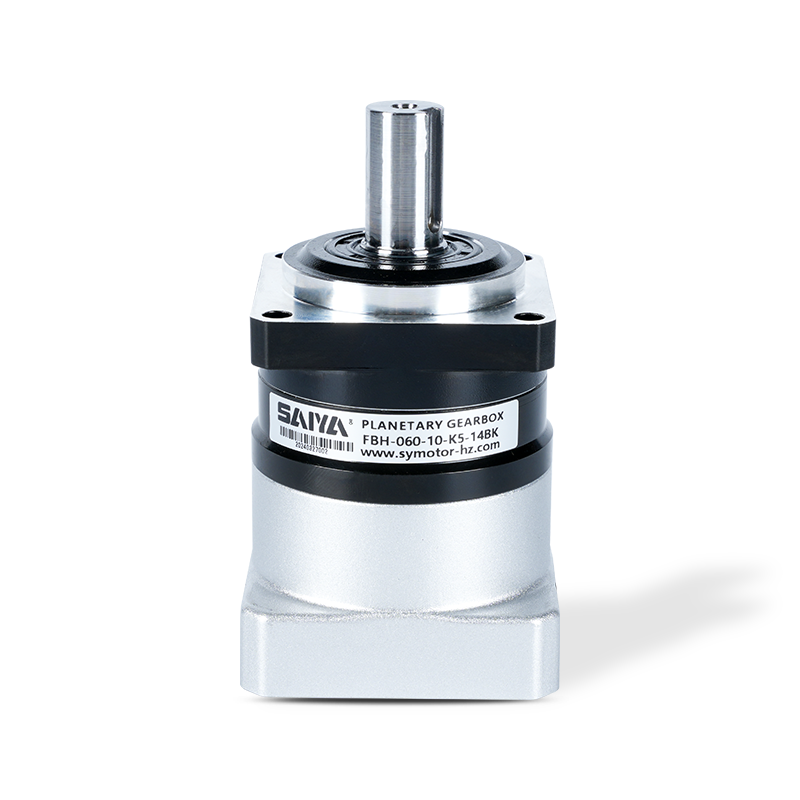

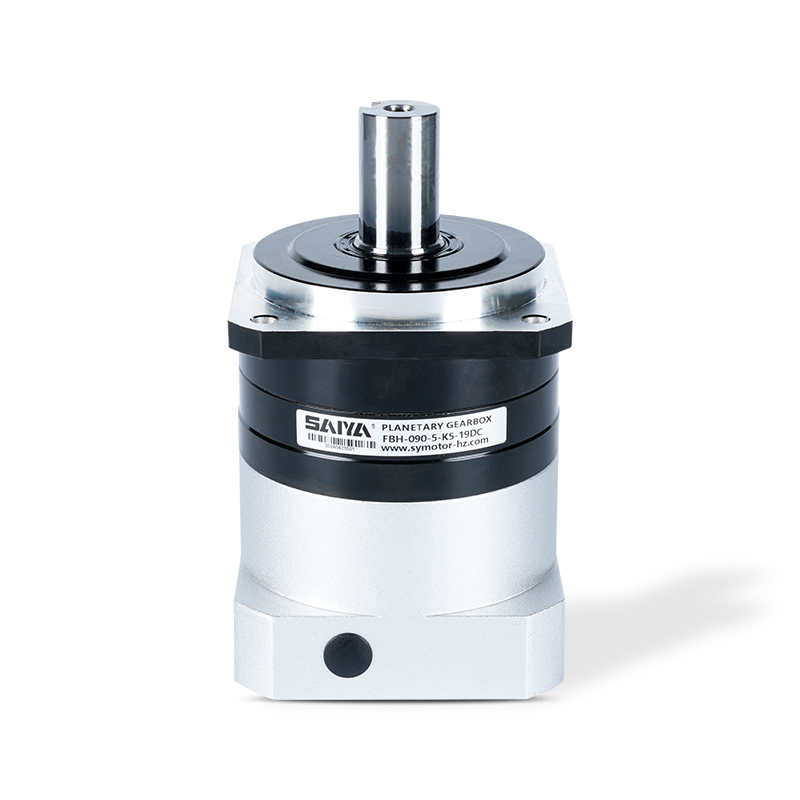

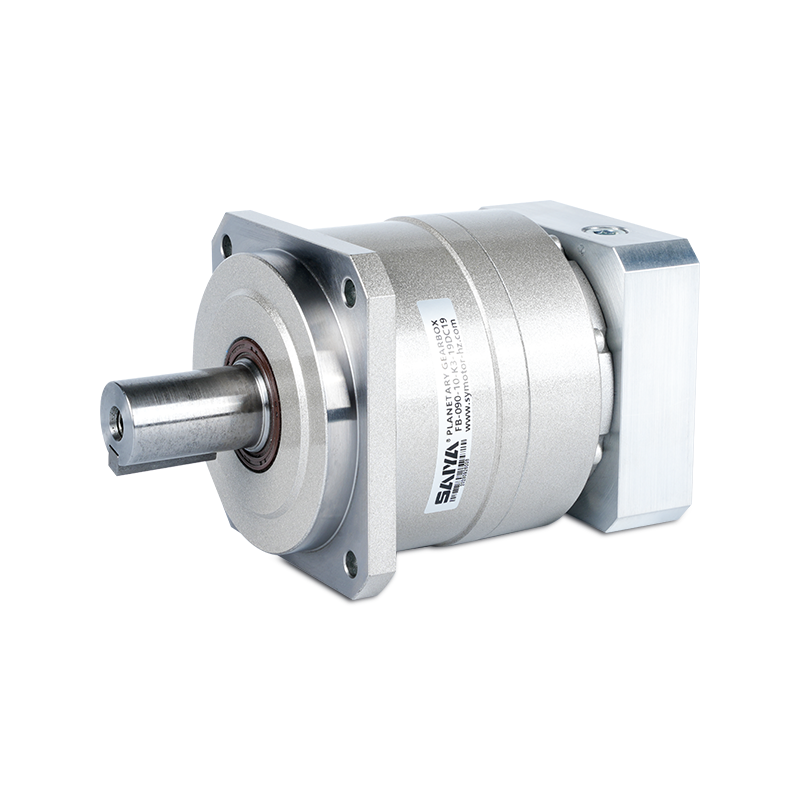

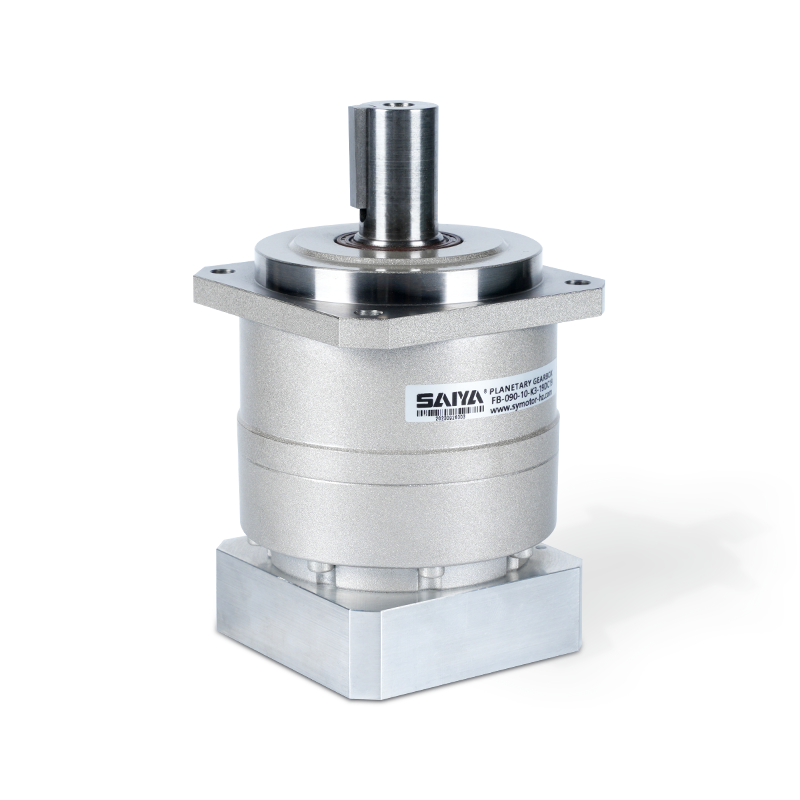

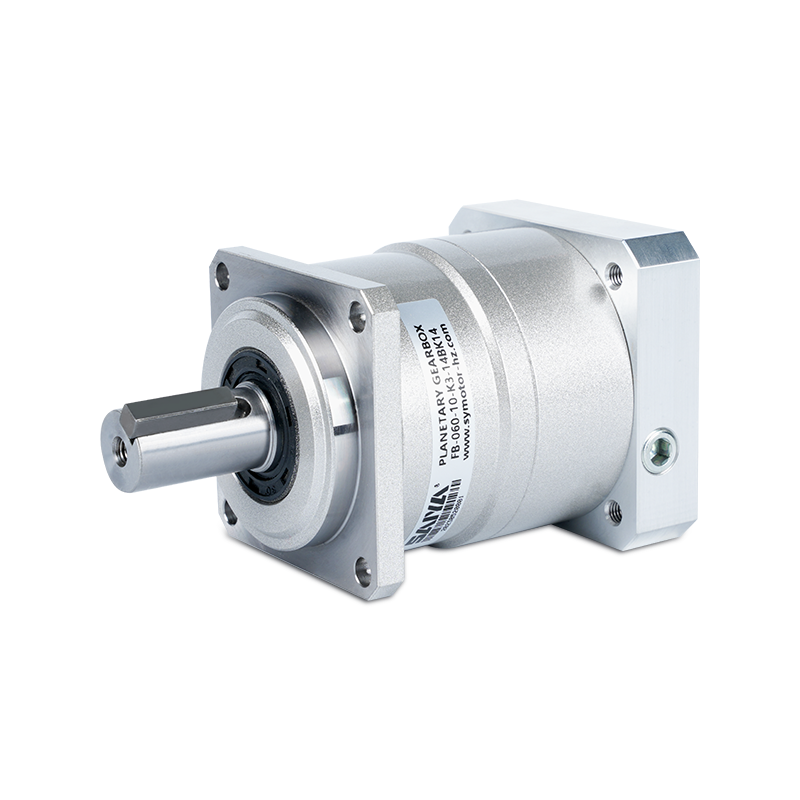

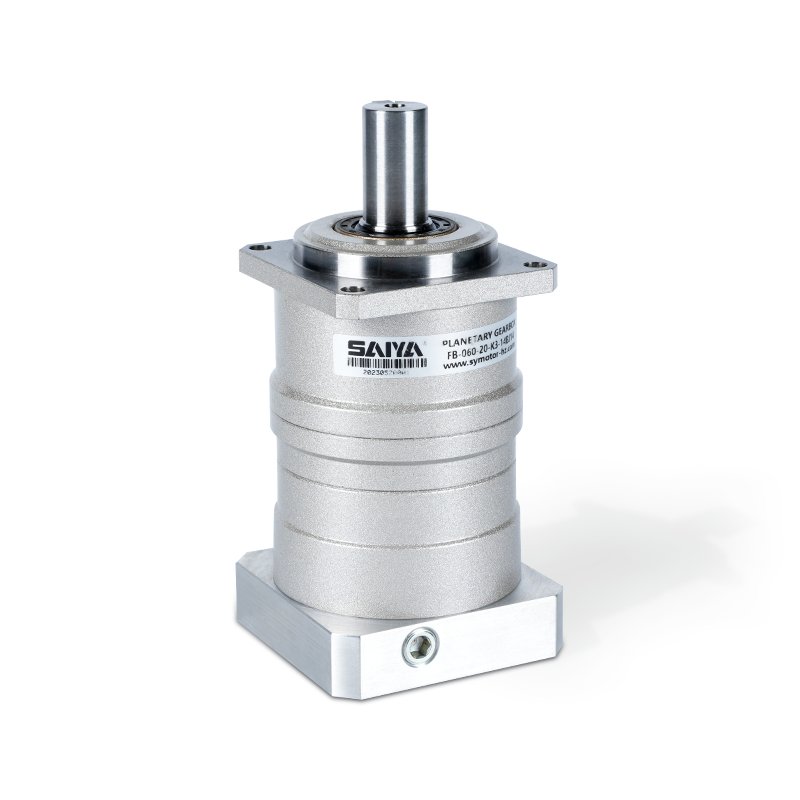

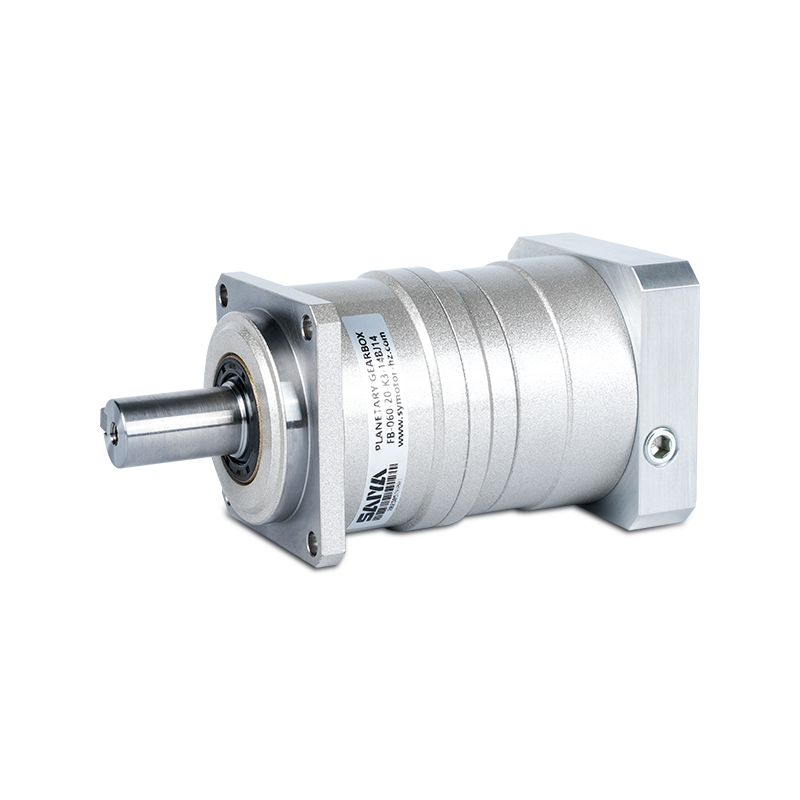

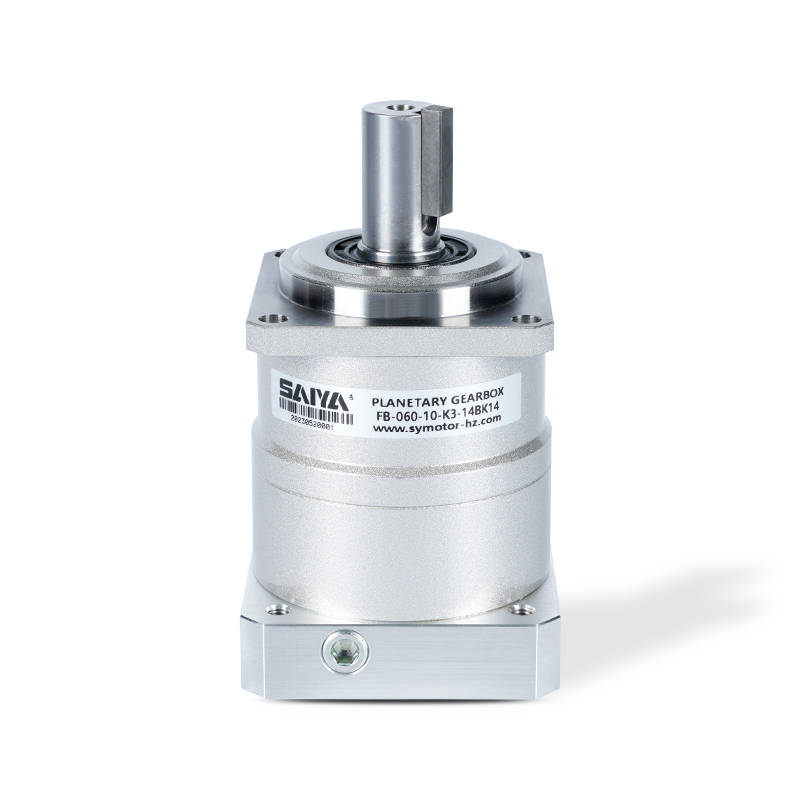

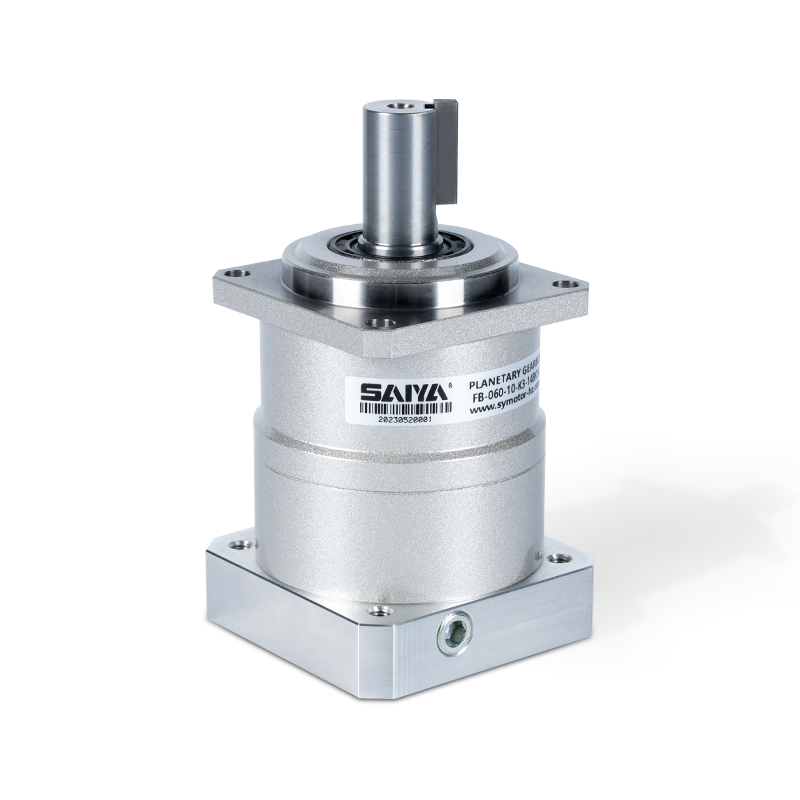

FB 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스

FB 헬리컬 기어 시리즈/스퀘어 플랜지 출력/헬리컬 기어/감소 비율 : 3-100

반환 허가 : 3-5 Arcmin

  • FB 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스
  • FB 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스
  • FB 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스
  • FB 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스
  • FB 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스
  • FB 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스
  • FB 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스
  • FB 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스
  • FB 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스
이전   |   다음 기사가 없습니다

+ 문의하기 + 카탈로그 다운로드 제품 비디오

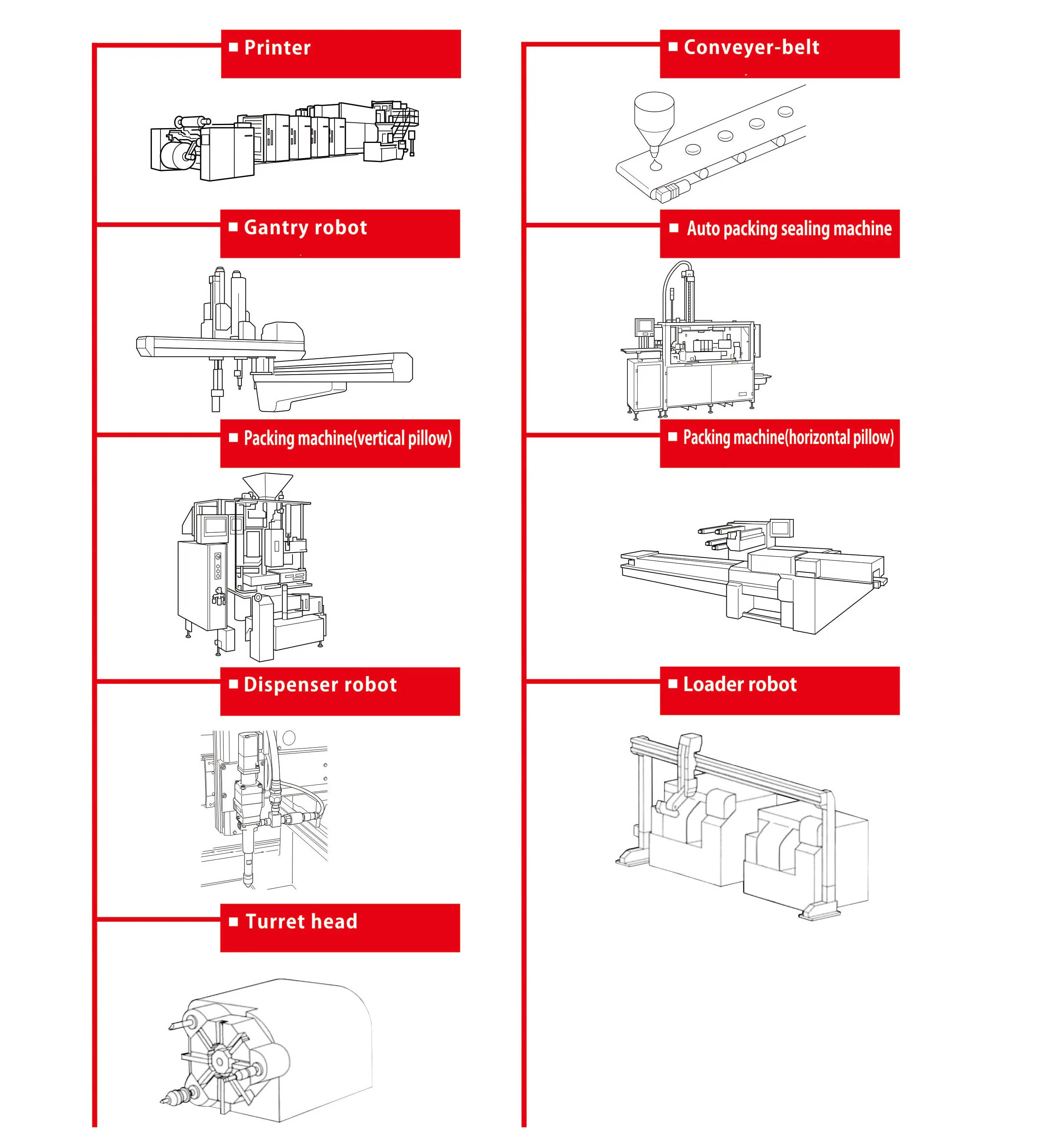

애플리케이션 영역
당사는 AC 기어 감속 모터, 소형 감속 모터, 서보 전용 행성 감속기, DC 브러시리스 및 무브러시 모터 및 기타 제품의 생산 및 판매에 전념하는 첨단 기술 기업입니다.

  • 물류 분류

  • 자동화 된 로봇

  • 레이저 절단

  • 액세스 제어 게이트

  • 태양 광 발전소

  • 의료 기기

  • AGV

제품 설명

정밀도와 신뢰성으로 유명한 FB 시리즈의 기어 박스는 다양한 산업 응용 프로그램에 적합한 광범위한 옵션을 제공합니다. 효율성과 성능에 중점을 둔 설계 로이 기어 박스에는 부드러운 작동과 최소 소음 수준을 보장하는 헬리컬 기어가 장착되어 있습니다.

Square Flange 출력 구성이 특징 인 FB 시리즈는 다양한 기계 설정에 원활한 통합을 제공하도록 설계되었습니다. 이 기어 박스에 헬리컬 기어를 포함 시키면 토크 전송이 향상되면 백래시가 줄어들어 전력 전송 및 속도 조절에 대한 제어가 향상됩니다.

FB 시리즈의 주목할만한 속성 중 하나는 다목적 기어 비율 범위 인 3-100K입니다. 이 광범위한 선택을 통해 사용자는 고속 응용 프로그램이 포함되거나 까다로운 토크 요구 사항에 관계없이 기어 박스를 특정 요구 사항에 맞게 조정할 수 있습니다. 또한 기어 박스는 3-5 개의 아크 미터의 정확한 백래시 범위를 제공하여 정확한 포지셔닝과 작동 중 최소 재생을 보장합니다.

로봇 공학, 자동화 또는 정밀성 및 신뢰성이 가장 중요한 기타 산업 환경에서 사용하든 FB 시리즈의 기어 박스는 신뢰할 수있는 솔루션입니다. 고급 기어링 기술과 함께 강력한 건축은 장기 성능과 효율성을 보장하여 전 세계 엔지니어 및 제조업체에 선호되는 선택입니다.

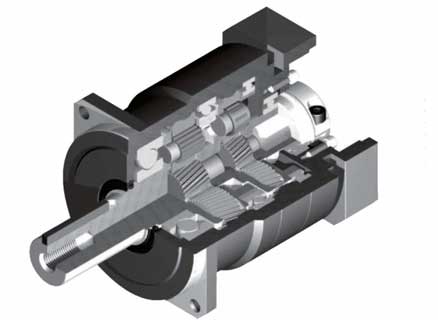

조용한 운영

헬리컬 기어는 진동과 소음을 줄이는 데 기여합니다.

높은 정밀도

표준 백래시는 5 개의 Arc-Min이며 정밀 제어에 이상적입니다.

높은 강성 및 토크

고 강성 및 높은 토크는 미지급 바늘 롤러 베어링에 의해 달성되었다.

어댑터 부싱 연결

전 세계의 모터에 부착 할 수 있습니다.

그리스 누출이 없습니다

고 점도 방지 그리스를 사용한 완벽한 솔루션.

유지 보수가 없습니다

장치의 수명을 위해 그리스를 교체 할 필요가 없습니다.

FB-042 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
액자
크기 		단계 비율 명사 같은
출력 토크 		최고
출력 토크 		비상 정지 토크 명사 같은
입력 속도 		최고
입력 속도 		허용
방사형 하중 		허용
축 방향 하중
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
42 1 싱글 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2 더블 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

※ 8 ※ 9 ※ 10
액자 크기 단계 비율 최고 방사형 짐 최고 축 짐 무게 순간 ~의 관성 (≤φ8) 순간 ~의 관성 (≤φ14)
[N] [N] [kg] [kgcm²] [kgcm²]
42 1 하나의 3 710 640 0.6 0.053 0.17
4 710 640 0.041 0.16
5 710 640 0.036 0.15
6 710 640 0.034 0.15
7 710 640 0.032 0.15
8 710 640 0.031 0.15
9 710 640 0.031 0.15
10 710 640 0.03 0.15
2
더블 		15 710 640 0.7 0.035 -
16 710 640 0.038 一
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 一
30 710 640 0.03 一
35 710 640 0.034 -
40 710 640 0.03 一
45 710 640 0.034 一
50 710 640 0.03 -
60 710 640 0.03 -
70 710 640 0.03 -
80 710 640 0.03 一
90 710 640 0.03 一
100 710 640 0.03 -

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 약간 모델이 약간 다를 수 있습니다.

FB-060 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
액자
크기 		단계 비율 명사 같은
산출 토크 		최고
산출 토크 		비상
멈추다 토크 		명사 같은
입력 속도 		최고
입력 속도 		허용
방사형 짐 		허용
축 방향 하중
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
060 1
하나의 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
더블 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100
FB-060 ※ 8 ※ 9 ※ 10
액자
크기 		단계 비율 최고
방사형 하중 		최고
축 방향 하중 		무게 순간
~의 관성
(≤φ8) 		순간
~의 관성
(≤φ14) 		순간
관성의
(≤φ19)
[N] [N] [kg] [kgcm²] [kgcm²] [kgcm²]
060 1
하나의 		3 1200 1100 1.4 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
더블 		15 1200 1100 1.6 0.055 0.14
16 1200 1100 0.057 0.14
20 1200 1100 0.054 0.13 一
25 1200 1100 0.053 0.13 一
28 1200 1100 0.055 0.14 一
30 1200 1100 0.049 0.13 -
35 1200 1100 0.053 0.13
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13 一
90 1200 1100 0.049 0.13 一
100 1200 1100 0.049 0.13 一

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

FB-090 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
액자
크기 		단계 비율 명사 같은
산출 토크 		최고
산출 토크 		비상
멈추다 토크 		명사 같은
입력 속도 		최고
입력 속도 		허용
방사형 짐 		허용
축 짐
[NM]] [NM] [NM] [RPM] [RPM] [N] [N]
090 1
하나의 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
더블 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FB-090 ※ 8 ※ 9 ※ 10
액자
크기 		단계 비율 최고
방사형 짐 		최고
축 짐 		무게 순간
~의 관성
(≤φ8) 		순간
~의 관성
(≤φ14) 		순간
관성의
(≤φ19) 		순간
관성의
(≤φ28)
[N] [N] [kg] [kgcm² ] [kgcm²] [kgcm²] [kgcm²]
090 1
하나의 		3 2400 2200 3.7 一 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 一 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2
더블 		15 2400 2200 4.2 0.13 0.28 0.72 一
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72 一
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70
35 2400 2200 0.12 0.27 0.71 一
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 -

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

FB-115 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
액자
크기 		단계 비율 명사 같은
산출 토크 		최고
출력 토크 		비상
멈추다 토크 		명사 같은
입력 속도 		최고
입력 속도 		허용
방사형 짐 		허용
축 짐
[의 뜻NM]]]] [NM] [NM] [RPM] [ RPM] [N] [N]
115 1
하나의 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
더블 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FB-115 ※ 8 ※ 9 ※ 10
액자
크기 		단계 비율 최고
방사형 하중 		최고
축 짐 		무게 순간
관성의
(≤φ14) 		순간
관성의
(≤φ19) 		순간
관성의
(≤φ28) 		순간
관성의
(≤φ38)
[N] [N] [kg] [kgcm²] [kgcm² ] [kgcm² ] [kgcm² ]
115 1
하나의 		3 4300 3900 8 - 3.3 5.3 13
4 4300 3900 - 2.0 4.1 12
5 4300 3900 - 1.6 3.6 11
6 4300 3900 - 1.3 3.3 11
7 4300 3900 - 1.1 3.2 11
8 4300 3900 - 1.0 3.1 11
9 4300 3900 - 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
더블 		15 4300 3900 8.9 0.43 0.86 2.8 一
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8 一
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7 一
35 4300 3900 0.37 0.81 2.7
40 4300 3900 0.28 0.73 2.7 一
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 -

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

FB-140 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
액자
크기 		단계 비율 명사 같은
산출 토크 		최고
산출 토크 		비상
멈추다 토크 		명사 같은
입력 속도 		최고
입력 속도 		허용
방사형 하중 		허용
축 방향 하중
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
140 1
하나의 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
더블 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FB-140 ※ 8 ※ 9 ※ 10
액자
크기 		단계 비율 최고
방사형 짐 		최고
축 짐 		무게 순간
관성의
(≤φ19) 		순간
관성의
(≤φ28) 		순간
관성의
(≤φ38) 		순간
관성의
(≤φ48)
[N] [N] [kg] [kgcm² [kgcm²] [kgcm² [kgcm²]
140 1
하나의 		3 9100 8200 16 一 12 20 42
4 9100 8200 一 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 一 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
더블 		15 9100 8200 17 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10 一
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10 一
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

FB-180 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
액자
크기 		단계 비율 명사 같은
출력 토크 		최고
출력 토크 		비상
멈추다 토크 		명사 같은
입력 속도 		최고
입력 속도 		허용
방사형 짐 		허용
축 방향 하중
[의 뜻NM]]]] [NM] [NM] [RPM] [RPM] [N] [N]
180 1
하나의 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
더블 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FB-180 ※ 8 ※ 9 ※ 10
액자
크기 		단계 비율 최고
방사형 짐 		최고
축 짐 		무게 순간
관성의
(≤φ28) 		순간
관성의
(≤φ38) 		순간
관성의
(≤φ48) 		순간
관성의
(≤φ65)
[N] [ N] [kg] [kgcm²] [kgcm² ] [kgcm² ] [kgcm² ]
180 1
하나의 		3 15000 14000 36 一 44 66 130
4 15000 14000 一 28 50 110
5 15000 14000 一 22 44 100
6 15000 14000 一 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 一 15 37 97
9 15000 14000 一 14 36 97
10 15000 14000 14 36 96
2
더블 		15 15000 14000 37 4.7 12 34
16 15000 14000 5.4 13 35
20 15000 14000 4.4 12 34 -
25 15000 14000 4.2 12 34 一
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33 一
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33 一
70 15000 14000 3.1 11 33 一
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

FB-220 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
액자
크기 		단계 비율 명사 같은
산출 토크 		최고
산출 토크 		비상
멈추다 토크 		명사 같은
입력 속도 		최고
입력 속도 		허용
방사형 짐 		허용
축 짐
[NM]] [NM] [NM] [RPM] [RPM] [N] [N]
220 1
하나의 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
더블 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FB-220 ※ 8 ※ 9 ※ 10
액자
크기 		단계 비율 최고
방사형 하중 		최고
축 짐 		무게 순간
~의 관성
(≤φ38) 		순간
~의 관성
(≤φ48) 		순간
관성의
(≤φ65)
[N] [N] [kg] [KGCM2] [kgcm² ] [kgcm²]
220 1
하나의 		3 15000 14000 53 一 90 150
4 15000 14000 一 62 120
5 15000 14000 一 52 110
6 15000 14000 一 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 一 38 98
2
더블 		15 15000 14000 54 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34 一
35 15000 14000 13 35
40 15000 14000 12 33 一
45 15000 14000 13 35
50 15000 14000 12 33 一
60 15000 14000 12 33
70 15000 14000 12 33 一
80 15000 14000 12 33 一
90 15000 14000 12 33 一
100 15000 14000 12 33 -

1. 공칭 입력 속도로 서비스 수명은 20,000 시간입니다.

2. 시작 및 중지시 최대 토크.

3. 충격을받을 때 최대 토크 (최대 1.000 회).

4. 최대 평균 입력 속도.

5. 최대 순간 입력 속도.

6.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (축 방향 하중에서 출력 샤프트 센터에 적용)

7.이 부하와 공칭 입력 속도로 서비스 수명은 20,000 시간이됩니다. (출력 측면 베어링에 적용. 방사형 부하 0)

8. 감속기가 허용 할 수있는 최대 방사형 부하.

9. 감속기가 허용 할 수있는 최대 축로드.

10. 무게는 모델마다 약간 다를 수 있습니다.

+ 자세한 제품 매개변수를 이해하세요
관련 상품
권위 있는 기관
여러 인증
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
문의하기
  • Upload

우리에 대해
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. 2009년 설립된 당사는 15년의 업계 경험을 바탕으로 마이크로 AC 기어 모터, 소형 AC 기어 모터, 브러시 DC 기어 모터, BLDC 브러시리스 DC 기어 모터, 정밀 행성 기어 박스, 모터 롤러 등을 생산 및 판매하는 첨단 기술 기업입니다. 중국 도매 FB 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스 공급업체 그리고 OEM/ODM FB 시리즈 60 90 115 142 180 220 헬리컬 행성 기어 박스 제조업체, Saiya 모터와 기어박스는 산업용 로봇, 지능형 물류, 신에너지 기계, AGV 로봇 및 기타 첨단 분야에 널리 사용됩니다. 또한 식품 가공, 포장, 섬유, 전자, 의료 장비 및 특수 기계 분야에서 중요한 역할을 수행하며 다양한 산업에 비용 효율적이고 차별화된 솔루션을 제공합니다. 차별화 및 비용 효율성의 우위를 강화하기 위해, 당사는 상하이와 닝보 항구 인근 저장성 항저우에 위치한 자체 무역 회사인 Hangzhou Saiya Transmission Equipment Co., LTD를 통해 국내 및 해외 사업을 처리하고 직접 판매 및 유통을 병행하며, 글로벌 유통 및 고객 지원을 보장하여 모든 고객에게 경제적이면서도 신뢰할 수 있는 고품질 솔루션을 제공합니다.

기업 문화

정통하고 신뢰할 수 있는
품질은 자연스럽게 돋보입니다.

핵심 가치: 자신을 개발하고 다른 사람을 돌보는 것.

비전:지능형 전송 분야의 서비스 전문가가 되십시오.

우리의 사명:고품질의 서비스를 제공하고 고객에게 가치를 창출합니다.

서비스 철학:모든 임직원의 물질적, 정신적 행복을 추구하며 인류사회의 진보와 발전에 기여합니다..

  • 2009

    설립

  • 80+

    직원

  • 5+

    생산 라인
소식
  • 고조파 감속기 : 정밀 전송 분야의 빛나는 별

    현대 산업 및 기술의 정밀 단계에서 고조파 감속기 빛나는 별과 같습니다. 독특한 디자인과 탁월한 성능으로, 그것은 많은 고급 장비의 핵심 "심장"이되어보다 정확하고 지능적인 미래를 향해 다양한 분야를 주도합니다. ​ 절묘한 구조, 숨겨진 미스터리 고조파 감속기는 주로 웨이브 생성기, 유연한 휠 및 강성 휠의 세 가지 주요 구성 ...

    더 읽어보기
  • 정밀 전송 코어 : 행성 기어 박스의 포괄적 인 분석

    현대 산업 자동화 및 고정밀 전송 시스템에서 Planetary Gearbox는 소형 구조, 강한 하중 용량 및 높은 전송 효율로 인해 많은 기계 장비의 핵심 구성 요소가되었습니다. 로봇, CNC 공작 기계, 의료 장비 또는 새로운 에너지, 항공 우주 등과 같은 고급 제조 분야의 경우 행성 기어 박스가 어디에서나 볼 수 있습니다. 1. a ...

    더 읽어보기
  • 브러시리스 DC 기어 모터 : 고효율과 정확한 제어의 조합

    현대적인 엔지니어링 및 자동화 기술의 개발로 브러시리스 DC 기어 모터는 많은 응용 분야의 주요 기술 중 하나가되었습니다. 산업 자동화, 로봇 공학, 항공 우주 또는 전동 공구에서 BLDC 모터는 기존 브러시 모터를 우수한 성능과 신뢰성으로 점차적으로 대체하고 있습니다. 작동 원리 브러시리스 DC 기어 모터 브러시리스 DC 기어 ...

    더 읽어보기
