가역적 인 AC 기어 모터

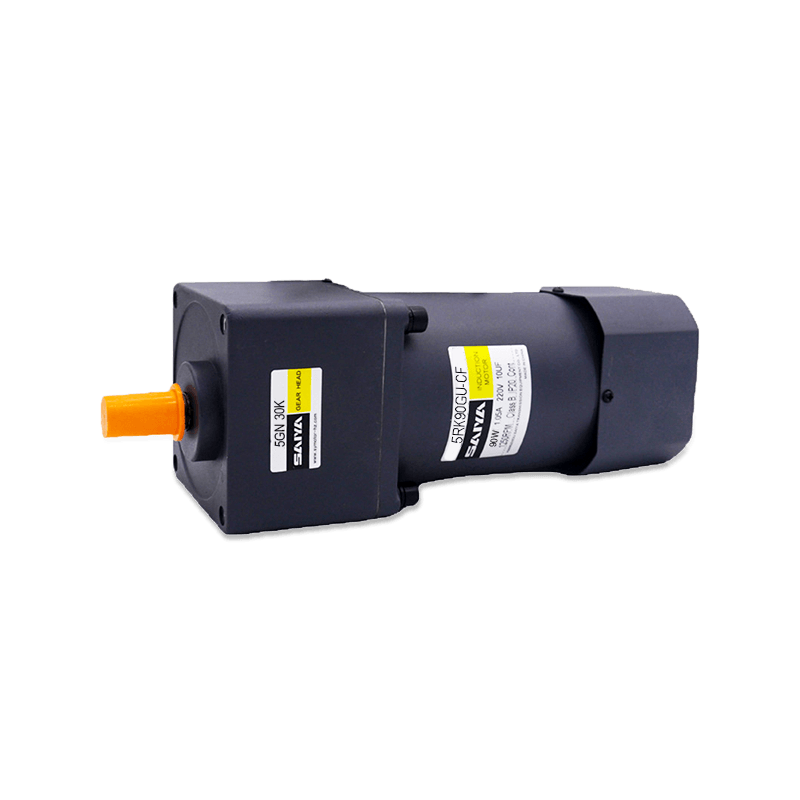

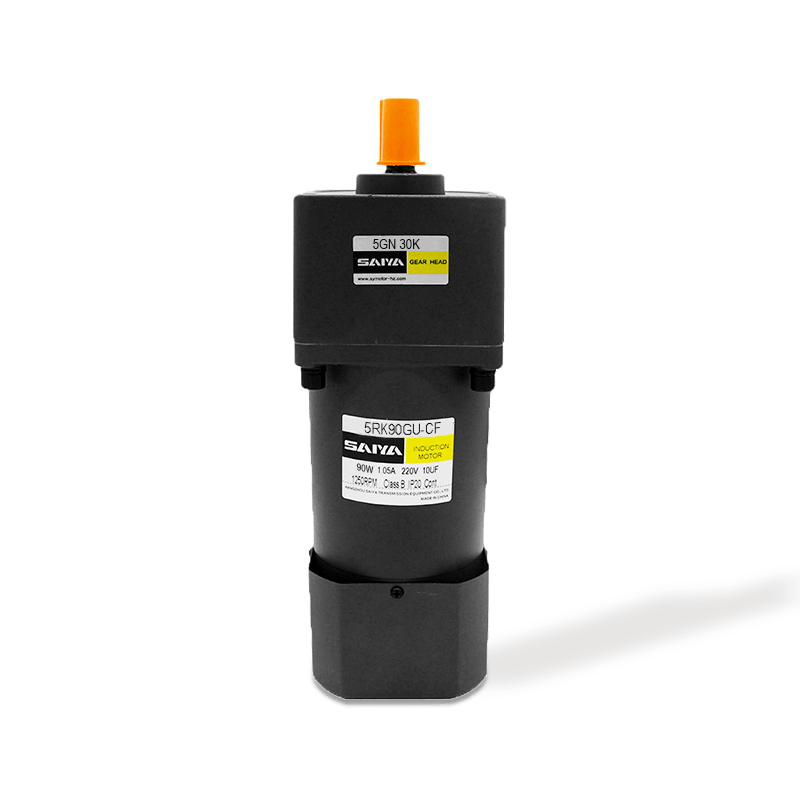

90W 가역적 인 AC 기어 모터

전압 크기 : 90W, 90mmx90mm/브레이크와 함께

작동 전압 : 1ph 110-1ph 230V

커패시터 용량 : 6-30UF

속도는 전기 모터의 비동기 속도 (50Hz : 1200r/min, 60Hz : 1450R/min)를 기준으로합니다.

  • 90W 가역적 인 AC 기어 모터
  • 90W 가역적 인 AC 기어 모터
이전   |   다음

+ 문의하기 + 카탈로그 다운로드 제품 비디오
애플리케이션 영역
당사는 AC 기어 감속 모터, 소형 감속 모터, 서보 전용 행성 감속기, DC 브러시리스 및 무브러시 모터 및 기타 제품의 생산 및 판매에 전념하는 첨단 기술 기업입니다.

  • 물류 분류

  • 자동화 된 로봇

  • 레이저 절단

  • 액세스 제어 게이트

  • 태양 광 발전소

  • 의료 기기

  • AGV

제품 설명

90W 가역 AC 기어 모터는 90mm x 90mm의 프레임 크기로 압축되어 있으며,이 모터는 성능을 손상시키지 않고 단단한 공간에 맞도록 설계되었습니다. 그들은 다양한 응용 분야에서 빠르고 정확한 중지를 보장하기 위해 제동 시스템이 장착되어 있으며 다양한 응용 분야에서 안전 및 제어를 향상시킵니다.

모터는 전원 공급 장치 측면에서 다재다능하며 110V 또는 230V의 단일 상 전압에서 작동하며 6-30 μF의 용량을 갖춘 커패시터가 필요합니다.

이 모터는 비동기 속도로 작동하며, 전기 공급의 빈도 : 50Hz의 경우 1200RMP, 60Hz의 경우 1450에 따라 달라집니다. 이 속도 차이는 모터가 다양한 응용 분야에서 사용할 수 있도록하여 다양한 환경 및 요구 사항에 따라 일관된 성능을 제공합니다.

유도 모터 사양

모델 · 유형
상단 : 피니언 샤프트
아래 : 둥근 샤프트 		산출
힘
w 		전압
다섯 		빈도
HZ 		현재의
에이 		시작
토크
Mn.m 		평가
토크
Mn.m 		평가
속도
R/분 		콘덴서
μF
리드 도관
치수 ① 		터미널 박스 유형
치수 ②
5IK90GU-AF
(5IK90A-AF)
5IK90GU-AFT
(5IK90A-AFT) 		90 1ph
100 		50 1.55 450 700 1250 25.0
60 1.85 570 1550
5IK90GU-EF
(5ik90A-EF) 		5IK90GU-EFT
(5ik90a-eft) 		90 1ph
110 		60 1.40 500 570 1550 20.0
1ph
120 		1.45
5IK90GU-CF
(5IK90A-CF) 		5IK90GU-CFT
(5ik90a-cft) 		90 1ph
220 		50 0.72 450 700 1250 5.0
1ph
230 		0.70
5IK90GU-HF
(5IK90A-HF) 		5IK90GU-HFT
(5IK90A-HFT) 		90 1ph
220 		60 0.71 450 570 1550
1ph
230 		0.75
5IK90GU-SF
(5ik90a-sf) 		5IK90GU-SFT
(5ik90a-sft) 		90 3ph
220 		50 0.60 1350 700 1250
60 0.55 1100 570 1550

reuersibe 모터 사양

모델 · 유형
상단 : 피니언 샤프트
아래 : 둥근 샤프트 		산출
힘
w 		전압
다섯 		빈도
HZ 		현재의
에이 		시작
토크
Mn.m 		평가
토크
Mn.m 		평가
속도
R/분 		콘덴서
μF
리드 도관
치수 ① 		터미널 박스 유형
치수 ②
5RK90GU-AF
(5RK90A-AF) 		5RK90GU-AFT
(5RK90A-AFT) 		90 1ph
100 		50 1.78 600 700 1250 30.0
60 2.35 570 1550
5RK90GU-EF
(5RK90A-EF) 		5RK90GU-EFT
(5RK90A-EFT) 		90 1ph
110 		60 1.72 550 570 1550 25.0
1ph
120 		600
5RK90GU-CF
(5RK90A-CF) 		5RK90GU-CFT
(5RK90A-CFT) 		90 1ph
220 		50 0.82 560 700 1250 6.0
1ph
230 		0.81
5RK90GU-HE
(5RK90A-HF) 		5RK90GU-HFT
(5RK90A-HFT) 		90 1ph
220 		60 0.81 560 560 1550 6.0
1ph
230 		0.80

가역적 인 모터 사양

모델 · 유형
리드 와이어 유형 		산출
힘
w 		전압
다섯 		빈도
HZ 		속도
제어
범위
R/분 		허용 토크 시작
토크
Mn.m 		현재의
에이 		콘덴서
μF
피니언 샤프트 둥근 샤프트
1200r/분
Mn.m
90r/분
Mn.m
5IK90RGU-AF 5IK90RA-AF 90 1ph
100 		50 90 ～ 1350 710 230 405 1.55 25.0
60 90 ～ 1650 260 1.85
5IK90RGU-EF 5IK90RA-EF 90 1ph
110 		60 90 ～ 1650 710 260 410 1.40 20.0
1ph
120 		1.45
5IK90RGU-CF 5IK90RA-CF 90 1ph
220 		50 90 ～ 1350 710 230 410 0.72 5.0
1ph
230 		0.70
5IK90RGU-HF 5IK90RA-HF 90 1ph
220 		60 90 ～ 1650 710 260 410 0.71 5.0
1ph
230 		0.75

기어 모터 토크 테이블

Gearhead 및 Mid-Gearbox는 별도로 판매 할 수 있습니다.

모델 이름에 상자 (□)에 기어비를 입력하십시오.

색상 배경 ​​□는 모터의 동일한 회전 방향을 나타내며 다른 사람의 회전 방향은 반대입니다.

수당 토크 장치 : 상승 (N.M)/BEADOWSIDE (KGF.CM)

유형
모터/기어 헤드 		기어비 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
속도 R/분 50Hz 500 417 300 250 200 166 120 100 83 60 50 41 30 25 20 16 15 12.5 10 8.3 7.5
60Hz 600 500 360 300 240 200 144 120 100 72 60 50 36 30 24 20 18 15 12 10 9
5IK90GU-AF □
5IK90GU-EF □
5IK90GU-CF □
5IK90GU-HF □
5IK90GU-SF □ 		5GU □ KB
5GU □ k 		50Hz 1.1 2.0 2.8 3.4 4.3 5.1 6.4 7.7 9.2 11.6 13.6 16.6 20 20 20 20 20 20 20 20 20
17.3 20.4 28.6 34.7 43.9 52.0 65.3 78.6 93.3 118 142 169 200 200 200 200 200 200 200 200 200
60Hz 1.4 1.7 2.3 2.8 3.5 4.2 5.2 6.2 7.5 9.4 11.3 13.5 18.8 20 20 18.8 20 20 20 20 20
14.3 17.3 23.5 28.6 35.7 42.9 53.1 63.3 76.5 95.9 115 138 19.2 200 200 192 200 200 200 200 200

치수 (단위 mm)

장착 나사는 기어 헤드에 포함되어 있습니다.

리드 배선 유형 (유도/가역 모터)

무게 : 모터 : 3.2kg / 기어 헤드 : 1.5kg

둥근 샤프트 유형의 샤프트 섹션

무게와 샤프트 섹션 모터 모양은 피니언 샤프트 유형의 것과 동일합니다.

리드 배선 유형 (브레이크 모터)

무게 : 모터 : 4.3kg / 기어 헤드 : 1.5kg

소수 기어 헤드

GN 피니언 샤프트 유형에 연결할 수 있습니다.

무게 : 0.65kg

리드 배선 유형 (속도 제어 모터)

무게 : 모터 : 3.3kg / 기어 헤드 : 1.5kg

기어 헤드 모델 기어비 L1
5GN □ k 3 ～ 200 65.5

모델 이름에 상자 (□)에 기어비를 입력하십시오.

리드 배선 유형 (속도 제어 모터)

무게 : 모터 : 3.35kg / 기어 헤드 : 1.5kg

기어 헤드 모델 기어비 L1
5GN □ k 3 ～ 200 65.5

모델 이름 내에 상자 (□)에 기어비를 입력하십시오.
