가역적 인 AC 기어 모터

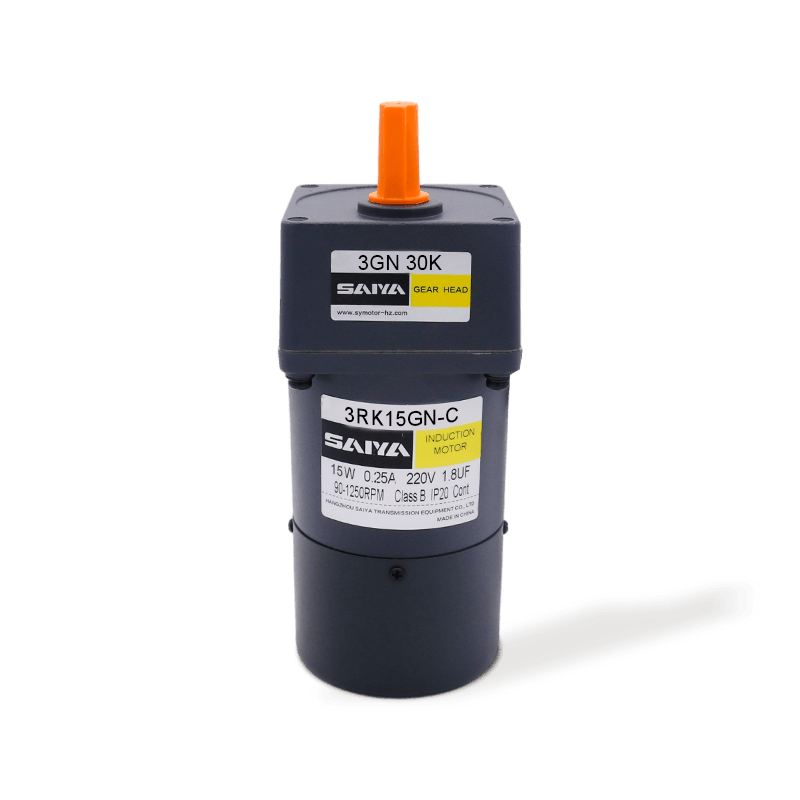

15W 가역적 인 AC 기어 모터

전압 크기 : 15W, 70mmx70mm/브레이크와 함께

작동 전압 : 1ph 110-1ph 230V

커패시터 용량 : 1.5-7UF

속도는 전기 모터의 비동기 속도 (50Hz : 1200r/min, 60Hz : 1450R/min)를 기준으로합니다.

이전 | 다음

+ 문의하기 + 카탈로그 다운로드 제품 비디오

애플리케이션 영역

당사는 AC 기어 감속 모터, 소형 감속 모터, 서보 전용 행성 감속기, DC 브러시리스 및 무브러시 모터 및 기타 제품의 생산 및 판매에 전념하는 첨단 기술 기업입니다.

물류 분류
자동화 된 로봇
레이저 절단
액세스 제어 게이트
태양 광 발전소
의료 기기
AGV

제품 설명

15W 가역 AC 기어 모터는 70mm x 70mm의 프레임 크기로 압축되어 있으며,이 모터는 성능에 손상되지 않고 단단한 공간에 맞도록 설계되었습니다. 그들은 다양한 응용 분야에서 빠르고 정확한 중지를 보장하기 위해 제동 시스템이 장착되어 있으며 다양한 응용 분야에서 안전 및 제어를 향상시킵니다.

모터는 전원 공급 장치 측면에서 다목적이며 110V 또는 230V의 단일 상 전압에서 작동합니다. 이러한 유연성은 다른 지역과 다양한 전기 조건에서 사용하기에 적합합니다. 또한 1.5에서 7 μF의 용량이있는 커패시터가 필요합니다.

이 모터는 비동기 속도로 작동하며, 전기 공급의 빈도 : 50Hz의 경우 1200RMP, 60Hz의 경우 1450에 따라 달라집니다. 이 속도 차이는 모터가 다양한 응용 분야에서 사용할 수 있도록하여 다양한 환경 및 요구 사항에 따라 일관된 성능을 제공합니다.

유도 모터 사양

모델 · 유형 리드 와이어 유형		산출 힘 w	전압 다섯	빈도 HZ	현재의 에이	시작 토크 Mn.m	평가 토크 Mn.m	평가 속도 R/분	콘덴서 μF
피니언 샤프트	둥근 샤프트

3IK15GN-A	3IK15A-A	15	1ph 100	50	0.35	90	125	1200	6.0
				60	0.33	85	105	1450
3ik15gn-e	3ik15a-e	15	1ph 110	60	0.30	65	105	1450	5.0
			1ph 120		0.32
3ik15gn-c	3IK15A-C	15	1ph 220	50	0.18	90	125	1200	1.2
			1ph 230		0.20
3ik15gn-h	3IK15A-H	15	1ph 220	60	0.16	65	105	1450
			1ph 230		0.15	70
3ik15gn-s	3IK15A-S	15	3ph 220	50	0.14	220	125	1200
				60	0.12	180	105	1450

reuersibe 모터 사양

모델 · 유형 리드 와이어 유형		산출 힘 w	전압 다섯	빈도 HZ	현재의 에이	시작 토크 Mn.m	평가 토크 Mn.m	평가 속도 R/분	콘덴서 μF
피니언 샤프트	둥근 샤프트
3RK15GN-A	3RK15A-A	15	1ph 100	50	0.40	110	125	1200	7.0
				60	0.56	105	105	1450
3RK15GN-e	3RK15A-E	15	1ph110	60	0.43	85	105	1450	6.0
			1ph120		0.42
3RK15GN-C	3RK15A-C	15	1ph220	50	0.23	110	125	1200	1.5
			1ph230
3RK15GN-H	3RK15A-H	15	1ph220	60	0.20	85	105	1450	1.5
			1ph230			90

가역적 인 모터 사양

모델 · 유형 리드 와이어 유형		산출 힘 w	전압 다섯	빈도 HZ	속도 제어 범위 R/분	허용 토크		시작 토크 Mn.m	현재의 에이	콘덴서 μF
피니언 샤프트	둥근 샤프트					1200r/분 Mn.m	90r/분 Mn.m
3IK15RGN-A	3IK15RA-A	15	1ph 100	50	90 ～ 1350	120	35	55	0.35	6.0
				60	90 ～ 1650				0.33
3ik15rgn-e	3ik15ba-f	15	1ph 110	60	90 ～ 1650	125	35	55	0.30	5.0
			1ph 120						0.32
3IK15RGN-C	3IK15RA-C	15	1ph 220	50	90 ～ 1350	120	35	54	0.18	1.2
			1ph 230						0.20
3IK15RGN-H	3ik15ra-h	15	1ph 220	60	90 ～ 1650	85	35	52	0.16	1.2
			1ph 230			105		55	0.15

기어 모터 토크 테이블

Gearhead 및 Mid-Gearbox는 별도로 판매 할 수 있습니다.

모델 이름에 상자 (□)에 기어비를 입력하십시오.

색상 배경 □는 모터의 동일한 회전 방향을 나타내며 다른 사람의 회전 방향은 반대입니다.

수당 토크 장치 : 상승 (N.M)/BEADOWSIDE (KGF.CM)

유형 모터/기어 헤드	기어비		3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
	속도 R/분	50Hz	500	417	300	250	200	166	120	100	83	60	50	41	30	25	20	16	15	12.5	10	8.3	7.5
	속도 R/분	60Hz	600	500	360	300	240	200	144	120	100	72	60	50	36	30	24	20	18	15	12	10	9
3IK15GN-A 3ik15gn-e 3ik15gn-c 3ik15gn-h 3ik15gn-s	3GN □ k	50Hz	0.30	0.36	0.51	0.61	0.76	0.91	1.3	1.5	1.8	2.3	2.7	3.3	4.1	5	5	5	5	5	5	5	5
		50Hz	3.06	3.67	5.20	6.22	7.75	9.28	13.2	15.3	18.3	23.4	27.5	33.7	41.8	50	50	50	50	50	50	50	50
		60Hz	0.26	0.31	0.43	0.51	0.64	0.77	1.1	1.3	1.5	1.9	2.3	2.8	3.5	4.2	5	5	5	5	5	5	5
		60Hz	2.65	3.16	4.38	5.20	6.53	7.85	11.2	13.2	15.3	19.3	23.4	28.5	35.7	42.8	50	50	50	50	50	50	50

치수 (단위 mm)

장착 나사는 기어 헤드에 포함되어 있습니다.

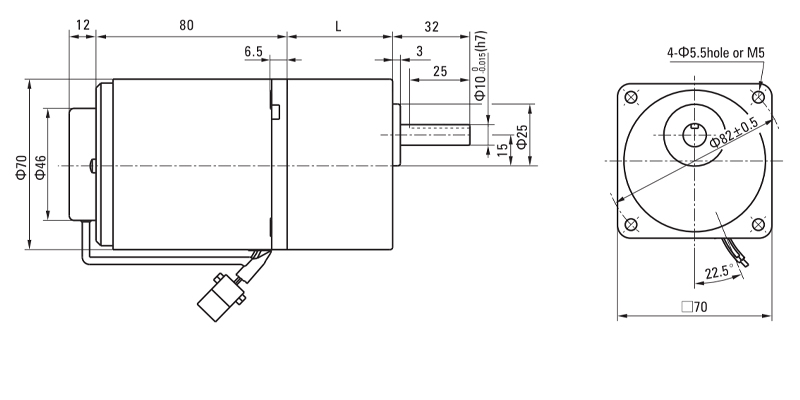

리드 배선 유형 (유도/가역 모터)

무게 : 모터 : 1.1kg / 기어 헤드 : 0.5kg

둥근 샤프트 유형의 샤프트 섹션

무게와 샤프트 섹션 모터 모양은 피니언 샤프트 유형의 것과 동일합니다.

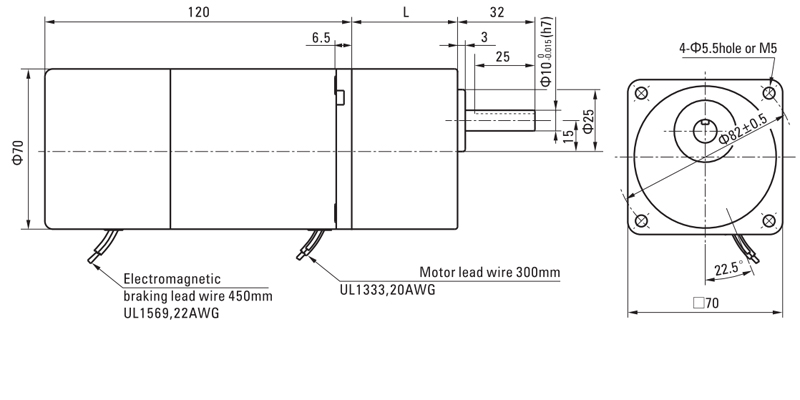

리드 배선 유형 (브레이크 모터)

무게 : 모터 : 1.47kg / 기어 헤드 : 0.5kg

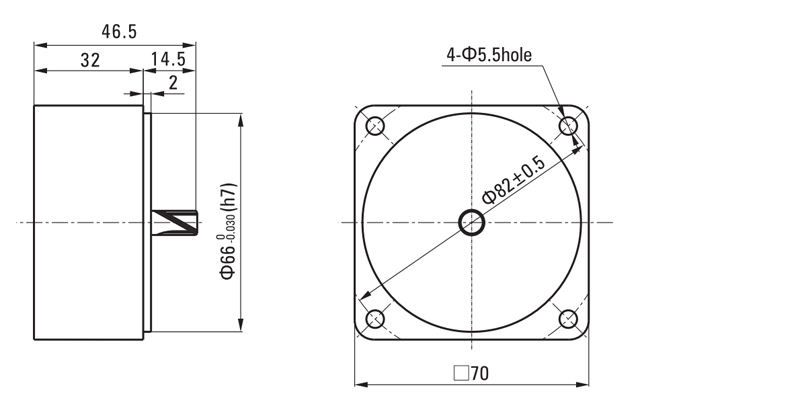

소수 기어 헤드

GN 피니언 샤프트 유형에 연결할 수 있습니다.

무게 : 0.3kg

리드 배선 유형 (속도 제어 모터)

무게 : 모터 : 1.2kg / 기어 헤드 : 0.5kg

기어 헤드 모델	기어비	L1
3GN □ k	3 ～ 18	32
3GN □ k	25 ～ 200	42

모델 이름 내에 상자 (□)에 기어비를 입력하십시오.
