집 / 제품 / 마이크로 AC 기어 모터 / 가역적 인 AC 기어 모터 / 140W 가역적 인 AC 기어 모터

가역적 인 AC 기어 모터 공급업체

제품 보기 문의하기
  • 140W 가역적 인 AC 기어 모터
  • 140W 가역적 인 AC 기어 모터
가역적 인 AC 기어 모터

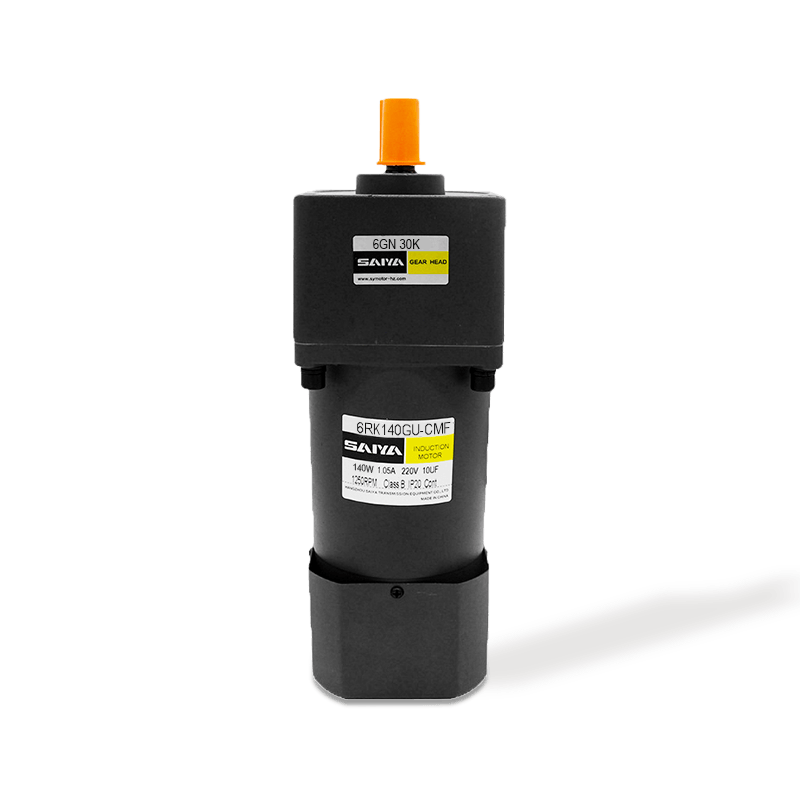

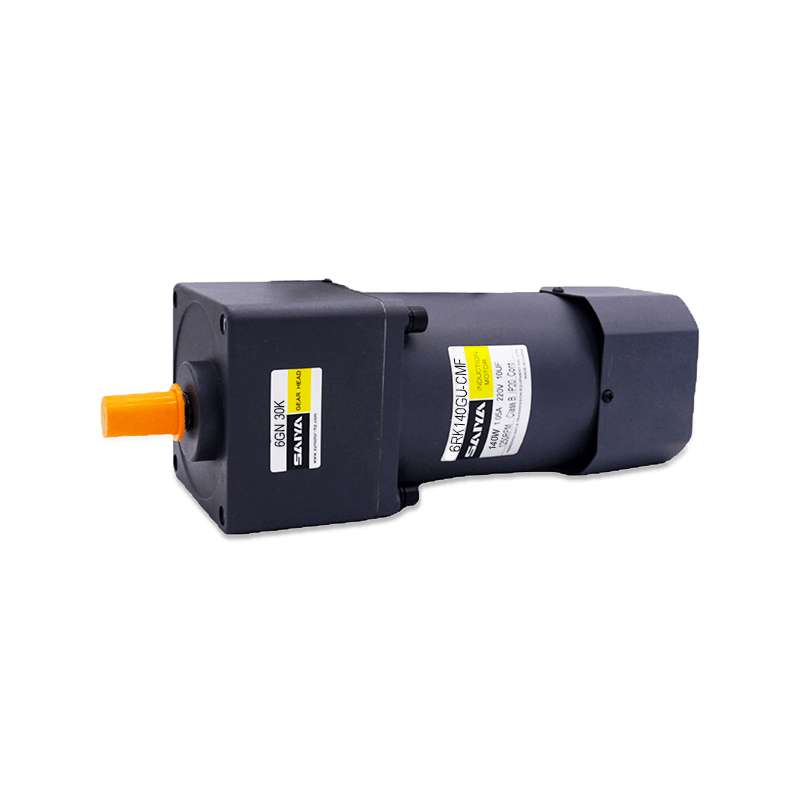

140W 가역적 인 AC 기어 모터

전압 크기 : 140w, 104mmx104mm/브레이크

작동 전압 : 1ph 110-1ph 230V

커패시터 용량 : 10-35UF

속도는 전기 모터의 비동기 속도 (50Hz : 1200r/min, 60Hz : 1450R/min)를 기준으로합니다.

  • 140W 가역적 인 AC 기어 모터
  • 140W 가역적 인 AC 기어 모터
이전   |   다음

+ 문의하기 + 카탈로그 다운로드 제품 비디오
애플리케이션 영역
당사는 AC 기어 감속 모터, 소형 감속 모터, 서보 전용 행성 감속기, DC 브러시리스 및 무브러시 모터 및 기타 제품의 생산 및 판매에 전념하는 첨단 기술 기업입니다.

  • 물류 분류

  • 자동화 된 로봇

  • 레이저 절단

  • 액세스 제어 게이트

  • 태양 광 발전소

  • 의료 기기

  • AGV

제품 설명

140W 가역 AC 기어 모터는 104mm x 104mm의 프레임 크기로 압축되어 있으며,이 모터는 성능을 손상시키지 않고 단단한 공간에 맞도록 설계되었습니다. 그들은 다양한 응용 분야에서 빠르고 정확한 중지를 보장하기 위해 제동 시스템이 장착되어 있으며 다양한 응용 분야에서 안전 및 제어를 향상시킵니다.

모터는 전원 공급 장치 측면에서 다재다능하며 110V 또는 230V의 단일 위상 전압에서 작동하며 6-35 μF의 용량을 갖춘 커패시터가 필요합니다.

이 모터는 비동기 속도로 작동하며, 전기 공급의 빈도 : 50Hz의 경우 1200RMP, 60Hz의 경우 1450에 따라 달라집니다. 이 속도 차이는 모터가 다양한 응용 분야에서 사용할 수 있도록하여 다양한 환경 및 요구 사항에 따라 일관된 성능을 제공합니다.

유도 모터 사양

모델 · 유형
상단 : 피니언 샤프트
아래 : 둥근 샤프트 		산출
힘
w 		전압
다섯 		빈도
HZ 		현재의
에이 		시작
토크
Mn.m 		평가
토크
Mn.m 		평가
속도
R/분 		콘덴서
μF
리드 와이어 유형
치수 ① 		터미널 박스 유형
치수 ②
6IK140GU-AF
(6IK140A-AF) 		6IK140GU-AFT
(6IK140A-AFT) 		140 1ph
100 		50 2.7 700 1080 1250 35.0
60 3.0 870 1550
6IK140GU-EF
(6IK140A-EF) 		6IK140GU-EFT
(6ik140a-eft) 		140 1ph
110 		60 1.80 700 850 1600 25.0
1ph
120 		1.95
6IK140GU-CF
(6IK140A-CF) 		6IK140GU-CFT
(6ik140a-cft) 		140 1ph
220 		50 1.05 850 1040 1350 10.0
1ph
230 		1.15
6IK140GU-HF
(6IK140A-HF) 		6IK140GU-HFT
(6IK140A-HFT) 		140 1ph
220 		60 1.05 750 850 1600
1ph
230 		1.15
6IK140GU-SF
(6IK140A-SF) 		6IK140GU-SFT
(6ik140a-sft) 		140 3ph
220 		50 0.85 2700 1080 1250
60 0.75 2200 870 1550

reuersibe 모터 사양

모델 · 유형
리드 와이어 유형 		평가 산출
힘
w 		전압
다섯 		빈도
HZ 		현재의
에이 		시작
토크
Mn.m 		평가
토크
Mn.m 		평가
속도
R/분 		콘덴서
μF
피니언 샤프트 둥근 샤프트
6RK140GU-AFM 6RK140A-AFM 30 분 140 1ph
100 		50 2.7 700 1080 1250 35
60 3.0 870 1550
6RK140GU-EFM 6RK140A-EFM 30 분 140 1ph
110 		60 1.80 700 850 1550 25
1ph
120 		1.95
6RK140GU-CFM 6RK140A-CFM 30 분 140 1ph
220 		50 1.05 850 1040 1250 10
1ph
230 		1.15
6RK140GU-HFM 6RK140A-HFM 30 분 140 1ph
220 		60 1.05 750 850 1550
1ph
230 		1.15
6RK140GU-SM 6RK140A-SM 30 분 140 3ph
220 		50 0.85 2700 1080 1250
60 0.75 2200 870 1550

가역적 인 모터 사양

모델 · 유형
리드 와이어 유형 		산출
힘
w 		전압
다섯 		빈도
HZ 		속도
제어
범위
R/분 		허용 토크 시작
토크
Mn.m 		현재의
에이 		콘덴서
μF
피니언 샤프트 둥근 샤프트 1200r/분
Mn.m 		90r/분
Mn.m
6IK140RGU-AF 6IK140RA-AF 140 1ph
100 		50 90 ～ 1350 830 420 620 2.70 35
60 90 ～ 1650 3.00
6IK140RGU-EF 6IK140RA-EF 140 1ph
110 		60 90 ～ 1650 830 450 620 1.80 25
1ph
120 		1.95
6IK140RGU-CE 6IK140BA-CE 140 1ph
220 		50 90 ～ 1350 830 420 620 1.05 10
1ph
230 		1.15
6IK140RGU-HF 6IK140RA-HF 140 1ph
220 		60 90 ～ 1650 830 450 620 1.05 10
1ph
230 		1.15

기어 모터 토크 테이블

Gearhead 및 Mid-Gearbox는 별도로 판매 할 수 있습니다.

모델 이름에 상자 (□)에 기어비를 입력하십시오.

색상 배경 ​​□는 모터의 동일한 회전 방향을 나타내며 다른 사람의 회전 방향은 반대입니다.

수당 토크 장치 : 상승 (N.M)/BEADOWSIDE (KGF.CM)

유형
모터/기어 헤드 		기어비 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
속도 R/분 50Hz 500 417 300 250 200 166 120 100 83 60 50 41 30 25 20 16 15 12.5 10 8.3 7.5
6IK140GU-AF □
6IK140GU-EF □
6IK140GU-SF □ 		6GU □ k 50Hz 2.6 3.1 4.4 5.2 6.6 7.9 9.9 11.8 14.2 17.8 21.4 25.7 35.6 40 40 40 40 40 40 40 40
26.5 31.6 44.8 53.0 67.3 80.6 101 120 144 181 218 262 363 400 400 400 400 400 400 400 400
2.5 3.0 4.2 5.1 6.3 7.6 9.5 11.4 13.7 17.2 20.6 247 34.3 40 40 40 40 40 40 40 40
25.5 30.6 42.8 52.0 63.2 77.5 96.9 116 139 175 210 252 349 400 400 400 400 400 400 400 400

치수 (단위 mm)

장착 나사는 기어 헤드에 포함되어 있습니다.

리드 배선 유형 (유도/가역 모터)

무게 : 모터 : 5.0kg / 기어 헤드 : 2.1kg

둥근 샤프트 유형의 샤프트 섹션

무게와 샤프트 섹션 모터 모양은 피니언 샤프트 유형의 것과 동일합니다.

리드 배선 유형 (브레이크 모터)

무게 : 모터 : 5.85kg / 기어 헤드 : 2.1kg

소수 기어 헤드

GN 피니언 샤프트 유형에 연결할 수 있습니다.

무게 : 0.6kg

리드 배선 유형 (속도 제어 모터)

무게 : 모터 : 5.1kg / 기어 헤드 : 2.1kg

기어 헤드 모델 기어비 L1
6GN □ k 3 ～ 200 72

모델 이름에 상자 (□)에 기어비를 입력하십시오.

리드 배선 유형 (속도 제어 모터)

무게 : 모터 : 5.15kg / 기어 헤드 : 2.1kg

기어 헤드 모델 기어비 L1
6GN □ k 3 ～ 200 72

모델 이름 내에 상자 (□)에 기어비를 입력하십시오.
