이 6W 유도 AC 기어 모터는 광범위한 산업 및 가정용 응용 분야에 적합한 효율적이고 작고 안정적인 작은 모터입니다. 모터 프레임 60mm x 60mm 공...

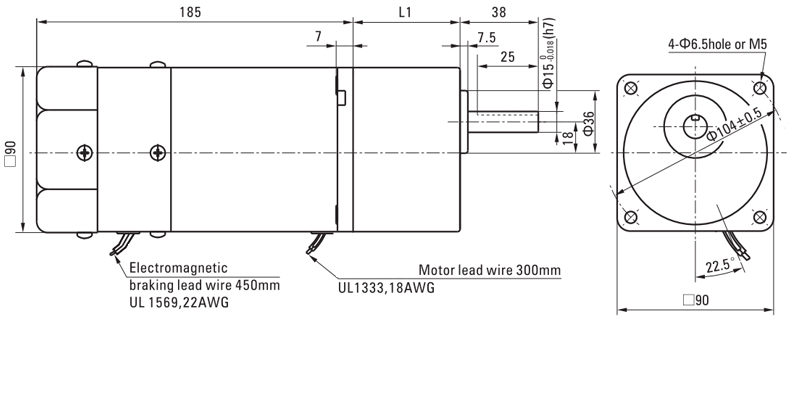

치수 (단위 mm)
장착 나사는 기어 헤드에 포함되어 있습니다.
리드 배선 유형 (유도/가역 모터)
무게 : 모터 : 3.2kg / 기어 헤드 : 1.5kg

둥근 샤프트 유형의 샤프트 섹션
무게와 샤프트 섹션 모터 모양은 피니언 샤프트 유형의 것과 동일합니다.

전압 크기 : 90w, 90mmx90mm
작동 전압 : 1PH 110V-3PH 220V
커패시터 용량 : 5-29UF
속도는 전기 모터의 비동기 속도 (50Hz : 1200r/min, 60Hz : 1550R/min)를 기준으로합니다.
물류 분류
자동화 된 로봇
레이저 절단
액세스 제어 게이트
태양 광 발전소
의료 기기
AGV

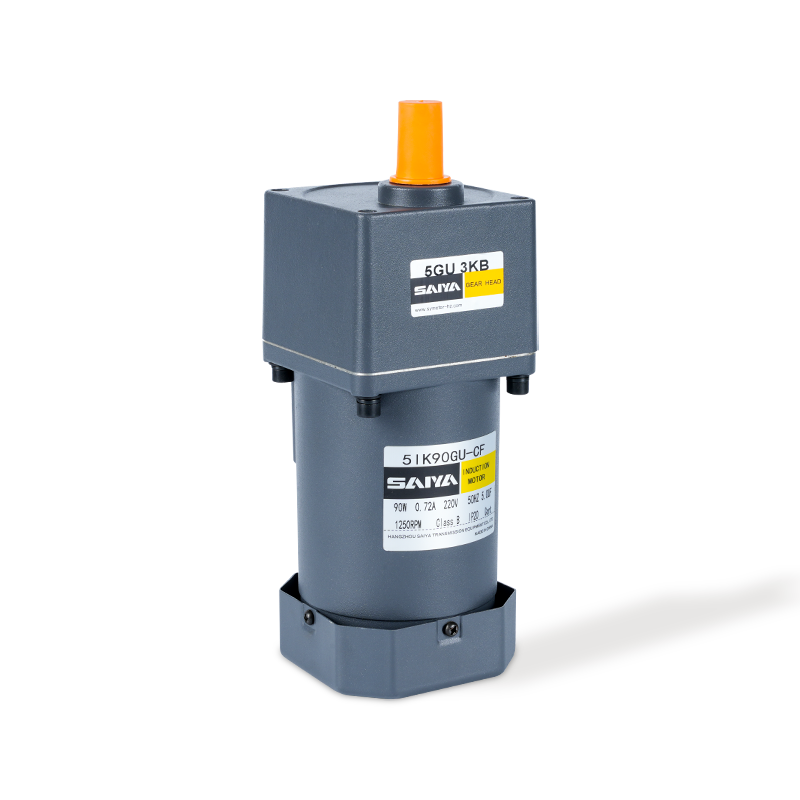

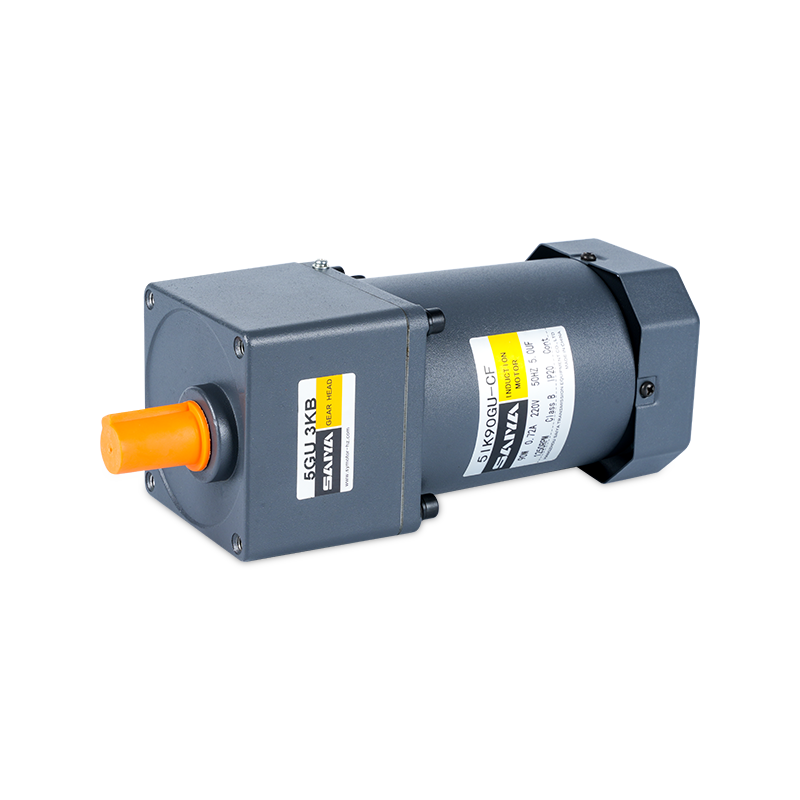

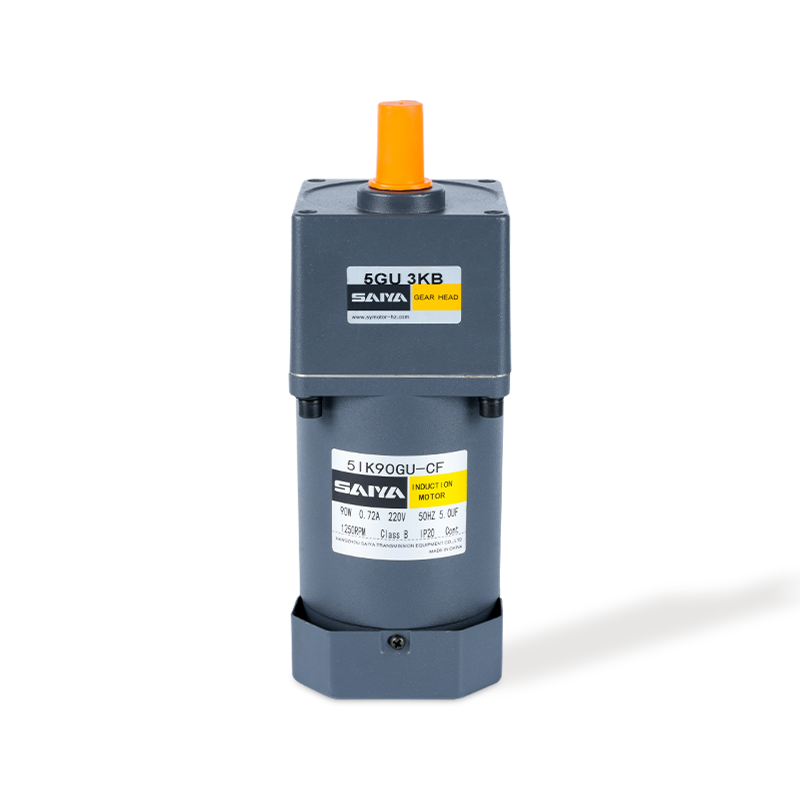

이 90W 유도 AC 기어 모터는 광범위한 산업 및 가정용 응용 분야에 적합한 효율적이고 작고 안정적인 작은 모터입니다. 모터 프레임 90mm x 90mm 공간에 제한된 환경에 쉽게 설치할 수 있습니다. 단일 상 110V에서 3 상 220V 범위의 전압에 사용할 수 있으며 다양한 전력 시스템의 요구를 충족시키기에 적응할 수 있습니다.
모터의 부드럽고 효율적인 작동을 보장하기 위해 5 ~ 25UF의 커패시터가 장착되어 있습니다. 속도는 모터의 비동기 속도를 기준으로합니다. 모터의 비동기 속도는 50Hz에서 분당 1200 회전 (R/Min)과 60Hz에서 분당 1550 회전 (R/Min)을 기준으로합니다. 이는 다양한 작업 환경에서 속도 요구 사항을 충족 할 수 있습니다.
모델 · 유형 상단 : 피니언 샤프트 아래 : 둥근 샤프트 | 산출 힘 w | 전압 다섯 | 빈도 HZ | 현재의 에이 | 시작 토크 Mn.m | 평가 토크 Mn.m | 평가 속도 R/분 | 콘덴서 μF | ||||||||||

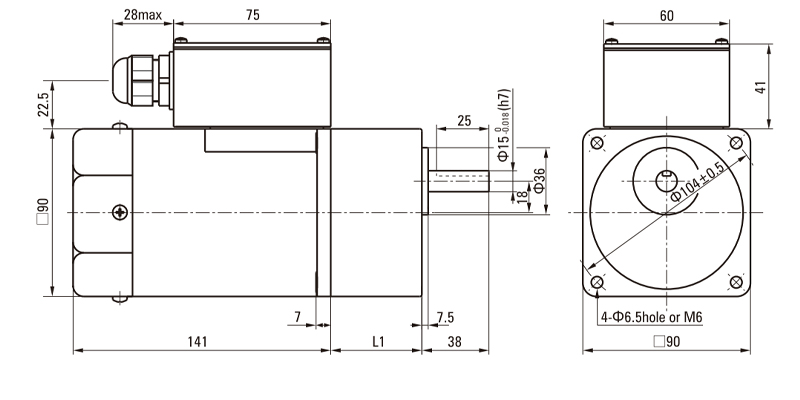

리드 도관 치수 ① | 터미널 박스 유형 치수 ② | |||||||||||||||||
5IK90GU-AF (5IK90A-AF) | 5IK90GU-AFT (5IK90A-AFT) | 90 | 1ph 100 | 50 | 1.55 | 450 | 700 | 1250 | 25.0 | |||||||||
60 | 1.85 | 570 | 1550 | |||||||||||||||
5IK90GU-EF (5ik90A-EF) | 5IK90GU-EFT (5ik90a-eft) | 90 | 1ph 110 | 60 | 1.40 | 500 | 570 | 1550 | 20.0 | |||||||||
1ph 120 | 1.45 | |||||||||||||||||
5IK90GU-CF (5IK90A-CF) | 5IK90GU-CFT (5ik90a-cft) | 90 | 1ph 220 | 50 | 0.72 | 450 | 700 | 1250 | 5.0 | |||||||||
1ph 230 | 0.70 | |||||||||||||||||
5IK90GU-HF (5IK90A-HF) | 5IK90GU-HFT (5IK90A-HFT) | 90 | 1ph 220 | 60 | 0.71 | 450 | 570 | 1550 | ||||||||||
1ph 230 | 0.75 | |||||||||||||||||
5IK90GU-SF (5ik90a-sf) | 5IK90GU-SFT (5ik90a-sft) | 90 | 3ph 220 | 50 | 0.60 | 1350 | 700 | 1250 | ||||||||||
60 | 0.55 | 1100 | 570 | 1550 |
모델 · 유형 상단 : 피니언 샤프트 아래 : 둥근 샤프트 | 산출 힘 w | 전압 다섯 | 빈도 HZ | 현재의 에이 | 시작 토크 Mn.m | 평가 토크 Mn.m | 평가 속도 R/분 | 콘덴서 μF | ||||||||||
리드 도관 치수 ① | 터미널 박스 유형 치수 ② | |||||||||||||||||
5RK90GU-AF (5RK90A-AF) | 5RK90GU-AFT (5RK90A-AFT) | 90 | 1ph 100 | 50 | 1.78 | 600 | 700 | 1250 | 30.0 | |||||||||
60 | 2.35 | 570 | 1550 | |||||||||||||||
5RK90GU-EF (5RK90A-EF) | 5RK90GU-EFT (5RK90A-EFT) | 90 | 1ph 110 | 60 | 1.72 | 550 | 570 | 1550 | 25.0 | |||||||||
1ph 120 | 600 | |||||||||||||||||
5RK90GU-CF (5RK90A-CF) | 5RK90GU-CFT (5RK90A-CFT) | 90 | 1ph 220 | 50 | 0.82 | 560 | 700 | 1250 | 6.0 | |||||||||
1ph 230 | 0.81 | |||||||||||||||||
5RK90GU-HE (5RK90A-HF) | 5RK90GU-HFT (5RK90A-HFT) | 90 | 1ph 220 | 60 | 0.81 | 560 | 560 | 1550 | 6.0 | |||||||||
1ph 230 | 0.80 |
모델 · 유형 리드 와이어 유형 | 산출 힘 w | 전압 다섯 | 빈도 HZ | 속도 제어 범위 R/분 | 허용 토크 | 시작 토크 Mn.m | 현재의 에이 | 콘덴서 μF | ||||||||||
피니언 샤프트 | 둥근 샤프트 | 1200r/분 Mn.m | 90r/분 Mn.m | |||||||||||||||
5IK90RGU-AF | 5IK90RA-AF | 90 | 1ph 100 | 50 | 90 ~ 1350 | 710 | 230 | 405 | 1.55 | 25.0 | ||||||||
60 | 90 ~ 1650 | 260 | 1.85 | |||||||||||||||
5IK90RGU-EF | 5IK90RA-EF | 90 | 1ph 110 | 60 | 90 ~ 1650 | 710 | 260 | 410 | 1.40 | 20.0 | ||||||||
1ph 120 | 1.45 | |||||||||||||||||
5IK90RGU-CF | 5IK90RA-CF | 90 | 1ph 220 | 50 | 90 ~ 1350 | 710 | 230 | 410 | 0.72 | 5.0 | ||||||||
1ph 230 | 0.70 | |||||||||||||||||
5IK90RGU-HF | 5IK90RA-HF | 90 | 1ph 220 | 60 | 90 ~ 1650 | 710 | 260 | 410 | 0.71 | 5.0 | ||||||||
1ph 230 | 0.75 |
유형 모터/기어 헤드 | 기어비 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 | |
속도 R/분 | 50Hz | 500 | 417 | 300 | 250 | 200 | 166 | 120 | 100 | 83 | 60 | 50 | 41 | 30 | 25 | 20 | 16 | 15 | 12.5 | 10 | 8.3 | 7.5 | |
60Hz | 600 | 500 | 360 | 300 | 240 | 200 | 144 | 120 | 100 | 72 | 60 | 50 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 9 | ||
5IK90GU-AF □ 5IK90GU-EF □ 5IK90GU-CF □ 5IK90GU-HF □ 5IK90GU-SF □ | 5GU □ KB 5GU □ k | 50Hz | 1.1 | 2.0 | 2.8 | 3.4 | 4.3 | 5.1 | 6.4 | 7.7 | 9.2 | 11.6 | 13.6 | 16.6 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
17.3 | 20.4 | 28.6 | 34.7 | 43.9 | 52.0 | 65.3 | 78.6 | 93.3 | 118 | 142 | 169 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |||
60Hz | 1.4 | 1.7 | 2.3 | 2.8 | 3.5 | 4.2 | 5.2 | 6.2 | 7.5 | 9.4 | 11.3 | 13.5 | 18.8 | 20 | 20 | 18.8 | 20 | 20 | 20 | 20 | 20 | ||
14.3 | 17.3 | 23.5 | 28.6 | 35.7 | 42.9 | 53.1 | 63.3 | 76.5 | 95.9 | 115 | 138 | 19.2 | 200 | 200 | 192 | 200 | 200 | 200 | 200 | 200 |
장착 나사는 기어 헤드에 포함되어 있습니다.
무게 : 모터 : 3.2kg / 기어 헤드 : 1.5kg
무게와 샤프트 섹션 모터 모양은 피니언 샤프트 유형의 것과 동일합니다.
무게 : 모터 : 4.3kg / 기어 헤드 : 1.5kg

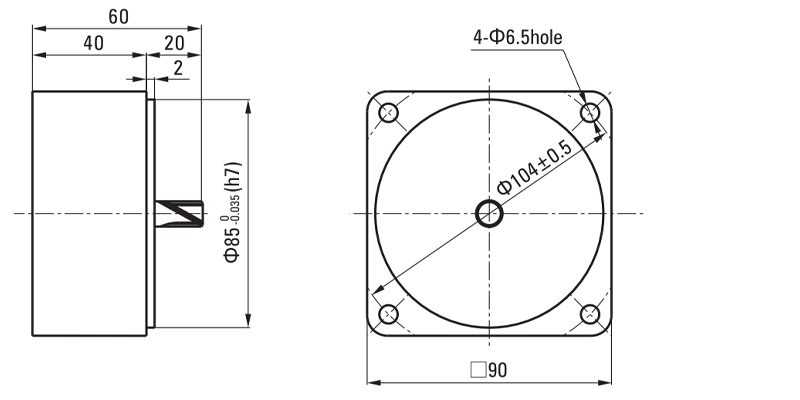

GN 피니언 샤프트 유형에 연결할 수 있습니다.
무게 : 0.65kg
무게 : 모터 : 3.3kg / 기어 헤드 : 1.5kg
기어 헤드 모델 | 기어비 | L1 |
5GN □ k | 3 ~ 200 | 65.5 |
무게 : 모터 : 3.35kg / 기어 헤드 : 1.5kg
기어 헤드 모델 | 기어비 | L1 |
5GN □ k | 3 ~ 200 | 65.5 |
