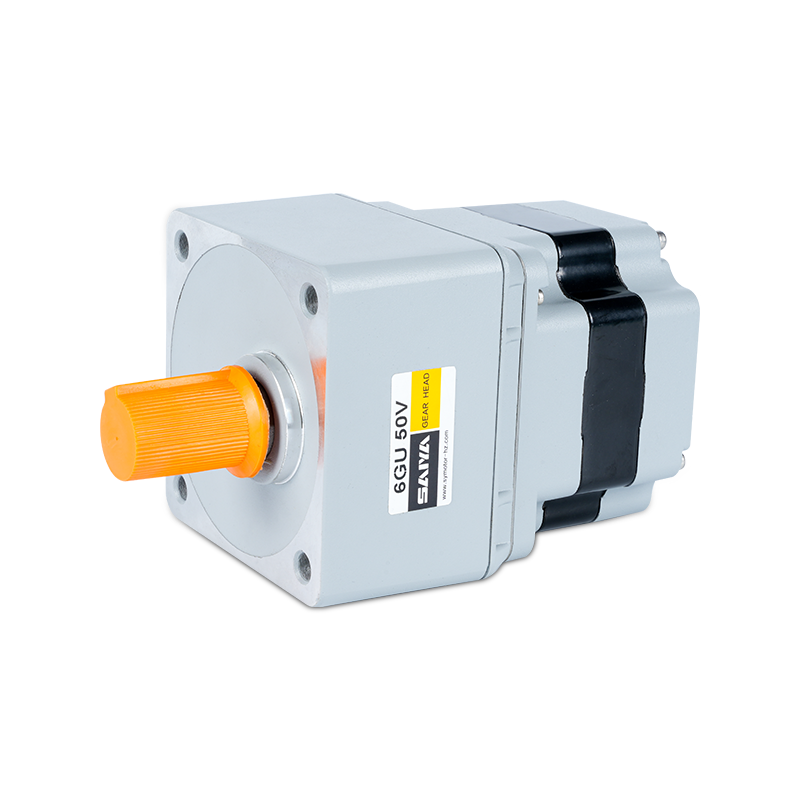

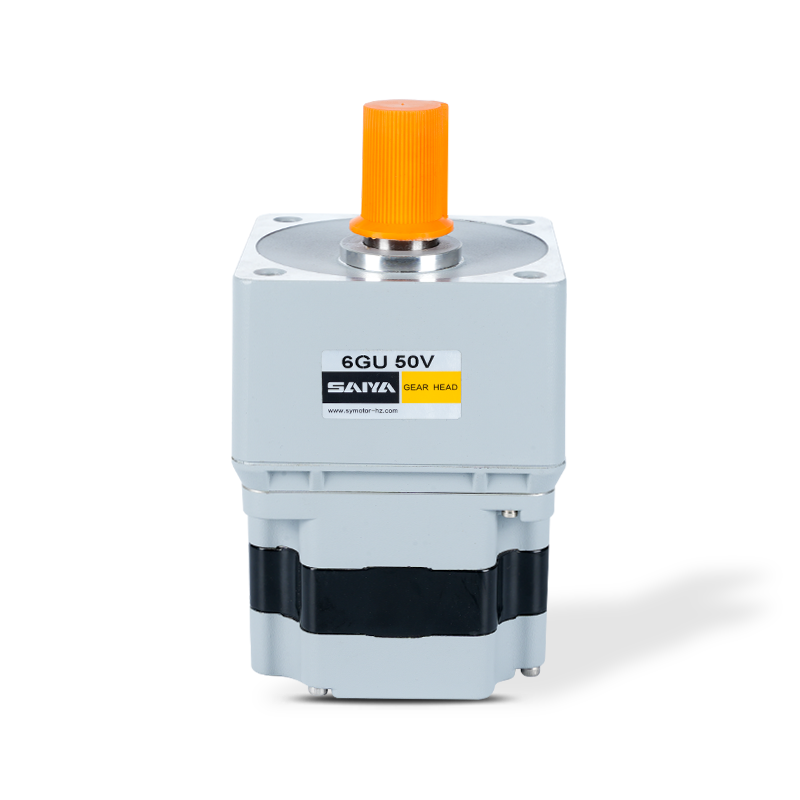

고전압 브러시리스 기어 모터

220V-230V 브러시리스 기어 모터

전압 크기 : 220-230V, 60mmx60mm-104mmx104mm

정격 전력 : 10-400W

정격 속도 : 3000rpm

정격 전류 : 0.3-7.1a

토크 : 0.036-1.5n.m

이전 기사 없음 | 다음

+ 문의하기 + 카탈로그 다운로드 제품 비디오

애플리케이션 영역

당사는 AC 기어 감속 모터, 소형 감속 모터, 서보 전용 행성 감속기, DC 브러시리스 및 무브러시 모터 및 기타 제품의 생산 및 판매에 전념하는 첨단 기술 기업입니다.

물류 분류
자동화 된 로봇
레이저 절단
액세스 제어 게이트
태양 광 발전소
의료 기기
AGV

제품 설명

220V-230VAC 브러시리스 기어 모터는 정확하고 안정적인 모션 제어가 필요한 다양한 응용 분야를 위해 설계된 강력하고 효율적인 솔루션입니다. 이 모터는 220V ~ 230V의 전압 범위 내에서 작동하므로 표준 전원 공급 장치에 적합합니다. 60mm x 60mm ~ 104mm x 104mm 범위의 컴팩트 한 치수는 공간에 제한된 환경에 쉽게 통합 할 수 있습니다.

10W와 400W 사이의 정격 전력 출력 으로이 모터는 다양한 성능 기능을 제공합니다. 3000 rpm의 정격 속도를 달성하여 신속하고 일관된 작동을 보장하도록 설계되었습니다. 모터의 현재 드로우는 0.3A에서 7.1A 범위이며, 출력에 비해 효율적인 전력 소비를 나타냅니다.

이 브러시리스 기어 모터의 토크 출력은 0.036n.m에서 1.5n.m로 다양하므로 다양한 응용 분야에서 다양한 토크 요구 사항을 충족시킵니다. 이 토크 범위는 부드럽고 강력한 움직임이 필요한 작업에 이상적입니다.

220V-230VAC 브러시리스 기어 모터는 고효율, 소형 크기 및 안정적인 성능을 결합하여 산업 자동화, 로봇 공학 및 기타 정밀 구동 필드에 탁월한 선택이됩니다. 저전력 소비를 유지하면서 일관된 토크와 속도를 제공 할 수있는 능력은 최적의 기능과 에너지 효율을 보장합니다.

고전압 모터 매개 변수

모델	전압 다섯	빈도 HZ	평가 된 전력 w	정격 전류 에이	정격 속도 RPM	정격 토크 N.M	등급 보호 IP
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220GN	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220GN	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

모터 전압, 전력 및 속도는 입양 가능한 차원의 허용되는 상황에서 그의 요청에 따라 사용자 정의됩니다.

유형

고전압 모터

유형	모델
유형	피니언 샤프트	둥근 샤프트
리드 와이어 유형	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

병렬 샤프트 기어 헤드 (별도로 판매)

기어 헤드 유형	기어 헤드 모델	기어비

긴 수명 ● 저음	2GN □ k 4GN □ k 5GU □ KB 6GU □ KB	세 12.5 、15、18、25 、30 、 36 、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Decimal Gearhead)

모델 이름 내에 상자에 기어 비율을 입력하십시오.

기어 모터 토크 테이블

Gearhead 및 Mid-Gearbox는 별도로 판매 할 수 있습니다.

모델 이름에 Box ()에 기어비를 입력하십시오.

색상 배경 □는 모터의 동일한 회전 방향을 나타내며 다른 사람의 회전 방향은 반대입니다.

속도는 모터의 동기 속도를 기어비로 나누어 계산됩니다. 실제 속도는 하중 크기에 따라 표시된 값보다 2% ~ 20% 낮습니다.

테이블의 기어 비율을 넘어서 속도를 줄이려면 기어 헤드와 모터 사이의 소수 기어 헤드 (기어 비율 : 10)를 부착하십시오. 이 경우 허용 토크는 3N · m. 입니다

60 시리즈 허용 토크 장치 : 상승 (n.m)/ belowside (kgf.cm)

기어비	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
출력 샤프트 속도	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
수당 토크	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 시리즈 허용 토크 장치 : 상승 (n.m)/ belowside (kgf.cm)

기어비	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
출력 샤프트 속도	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
수당 토크	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 시리즈 허용 토크 장치 : 상승 (n.m)/ besidide (kgf.cm)

기어비	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
출력 샤프트 속도	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
수당 토크	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 시리즈 허용 토크 장치 : 상승 (n.m)/ besidide (kgf.cm)

기어비	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
출력 샤프트 속도	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
수당 토크	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

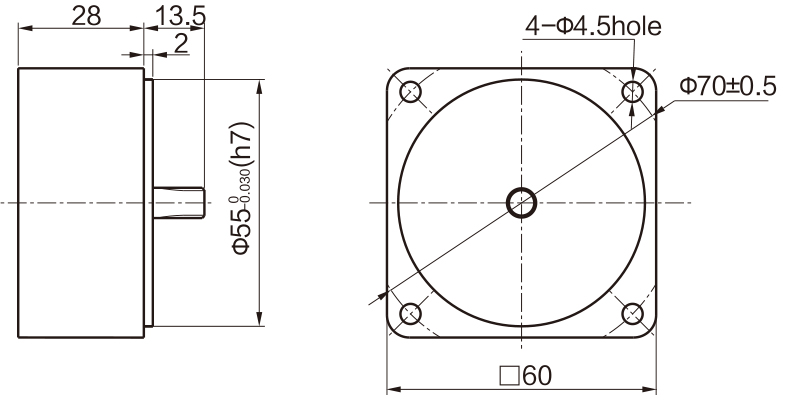

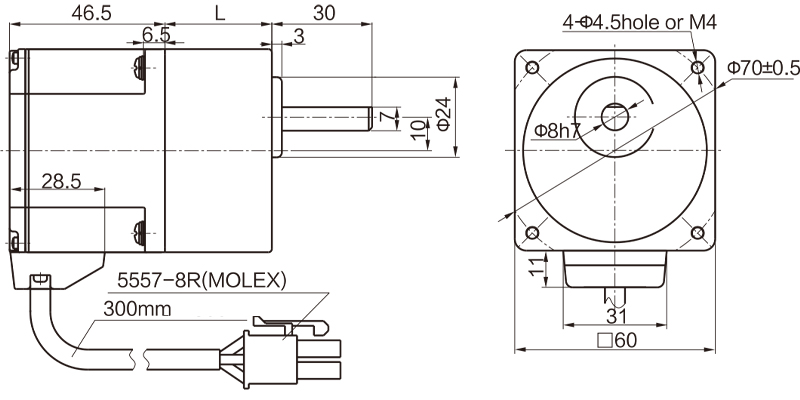

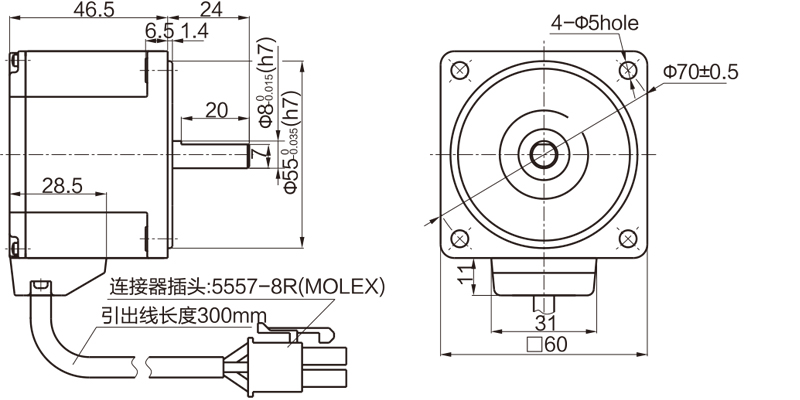

60 시리즈 치수 (단위 MM)

장착 나사는 기어 헤드에 포함되어 있습니다.

리드 배선 유형

무게 : 모터 : 0.5kg / 기어 헤드 : 0.48kg

모터 모델

기어 헤드 모델

기어비

차원

Z2BLD25- □ GN

2GN □ k

3 ~ 18

25 ~ 200

모델 이름 내에 상자 (□)에 기어비를 입력하십시오.

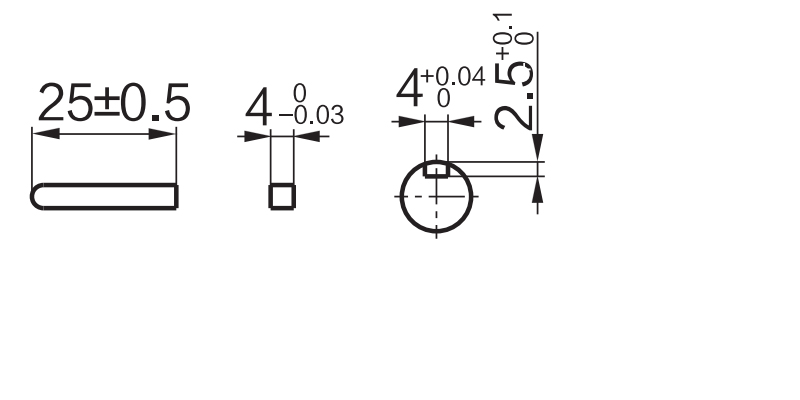

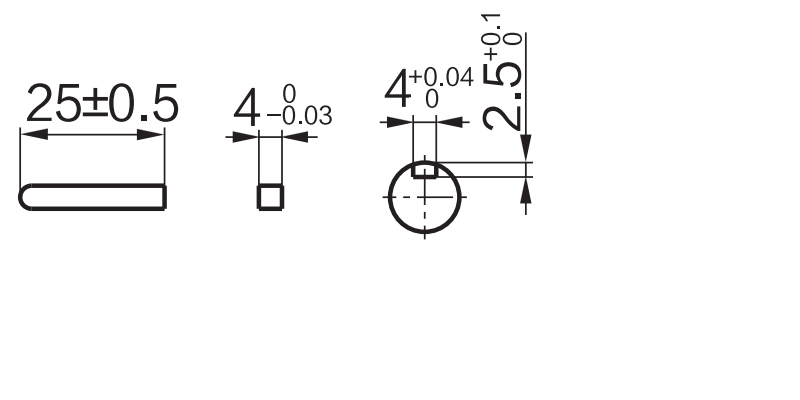

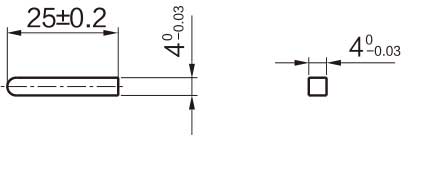

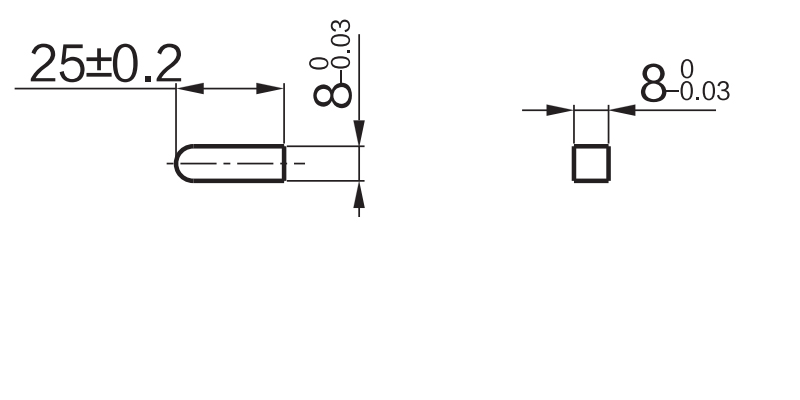

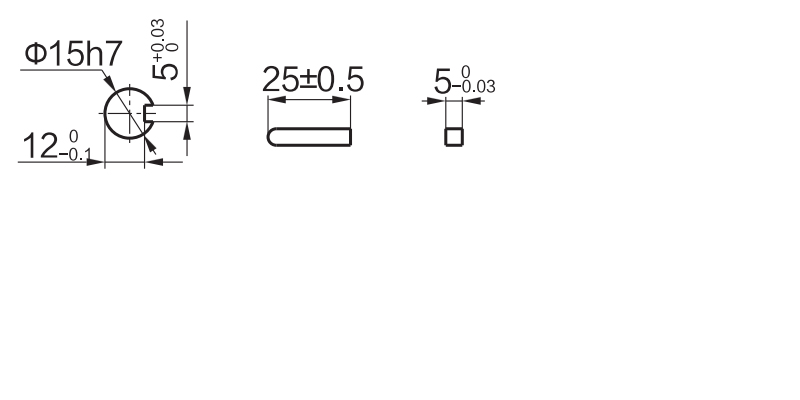

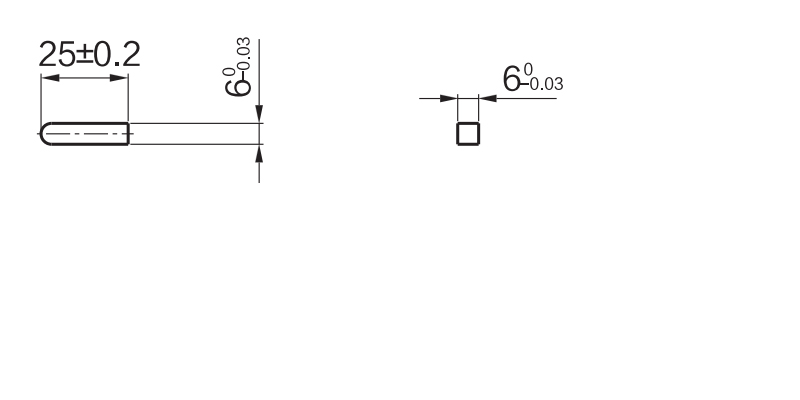

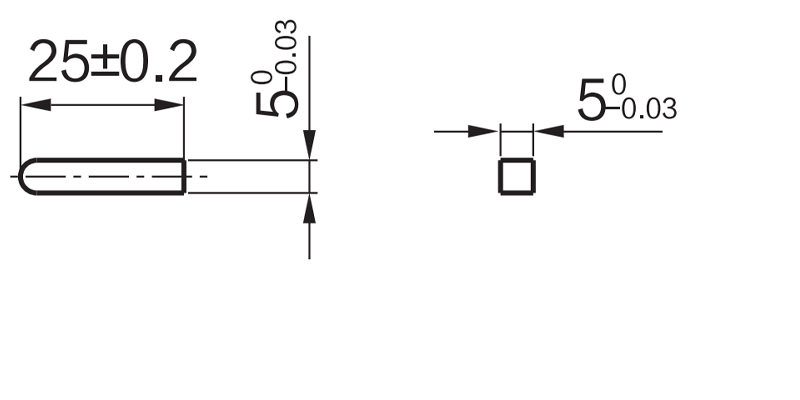

둥근 샤프트 유형의 샤프트 섹션

무게와 샤프트 섹션 모터 모양은 피니언 샤프트 유형의 것과 동일합니다.

소수 기어 헤드

GN 피니언 샤프트 유형에 연결할 수 있습니다. 2gn10xk / weight : 0.2kg

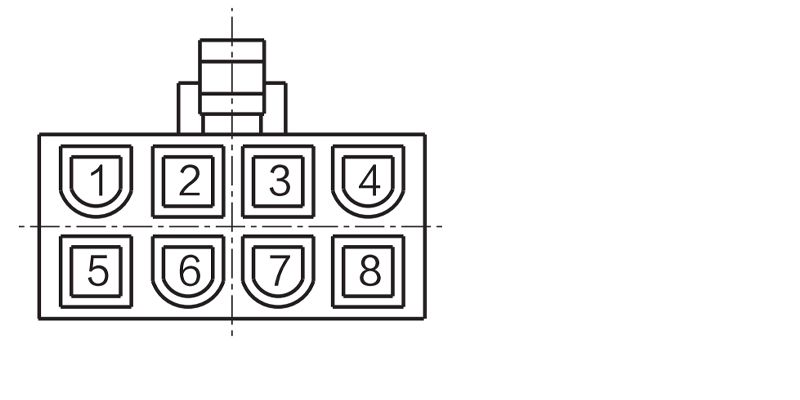

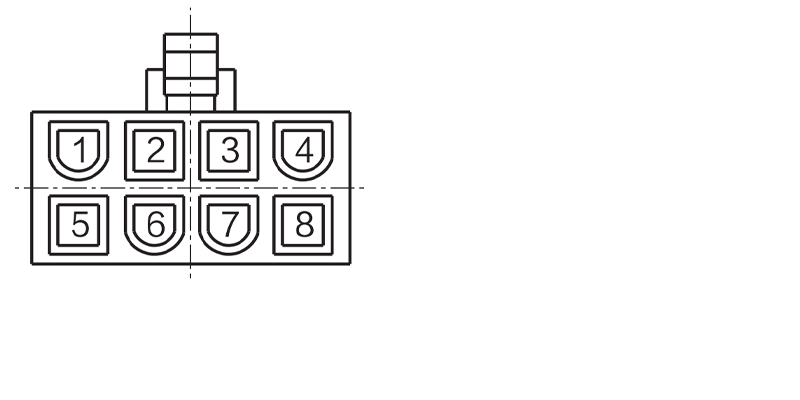

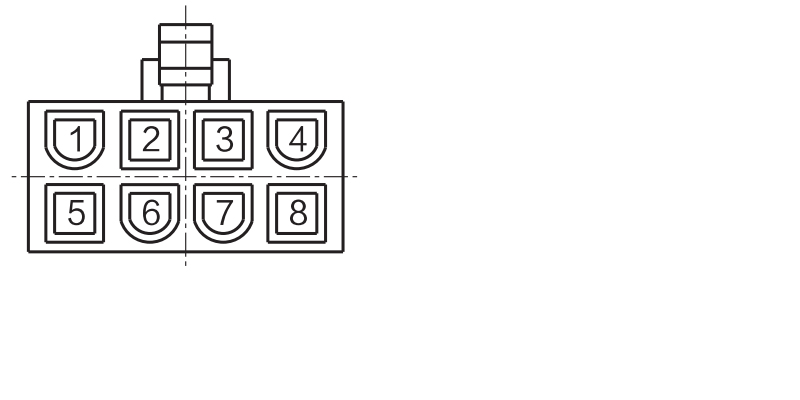

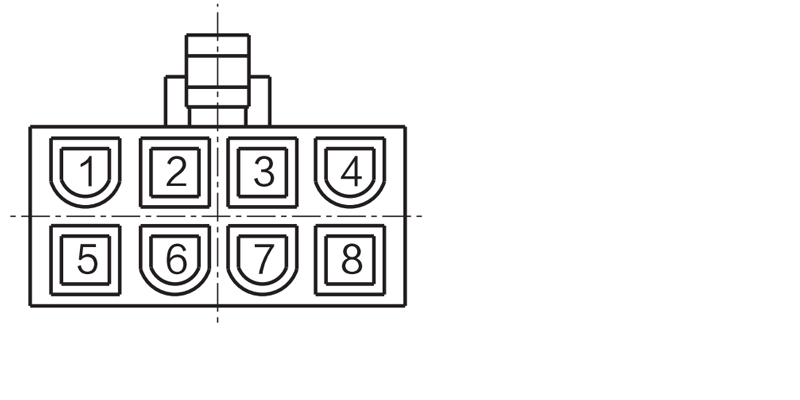

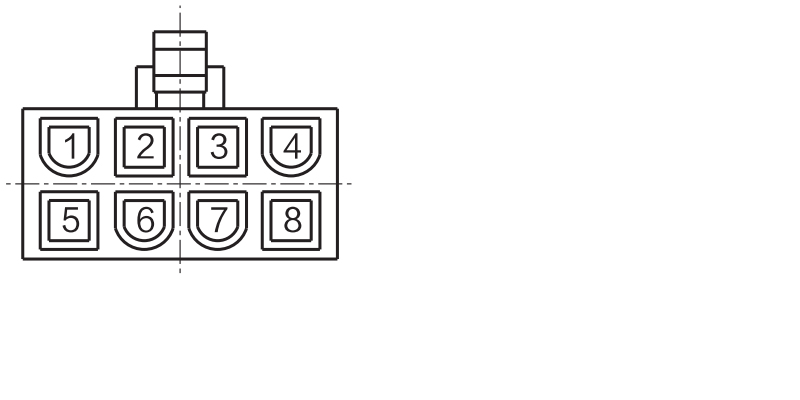

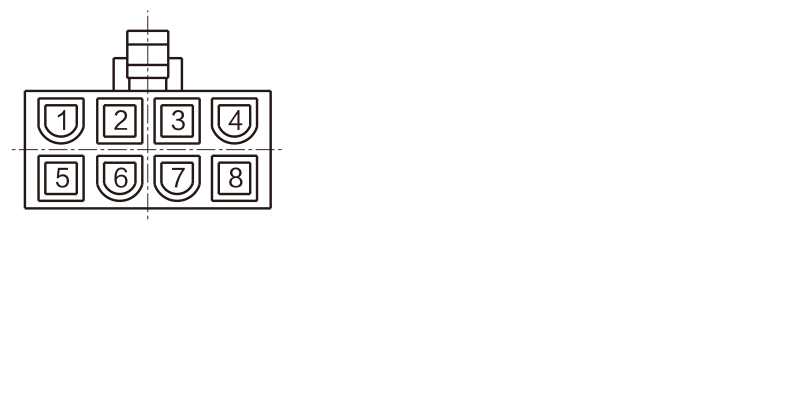

wRIE 플러그 구멍 해당 신호 설명

플러그 구멍	1	2	3	4
신호	유	W	HZ	hu
플러그 구멍	5	6	7	8
신호	다섯	Gnd	HW	vcc

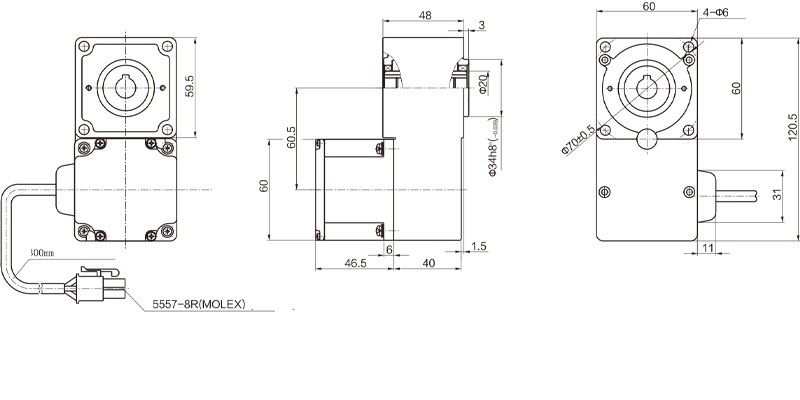

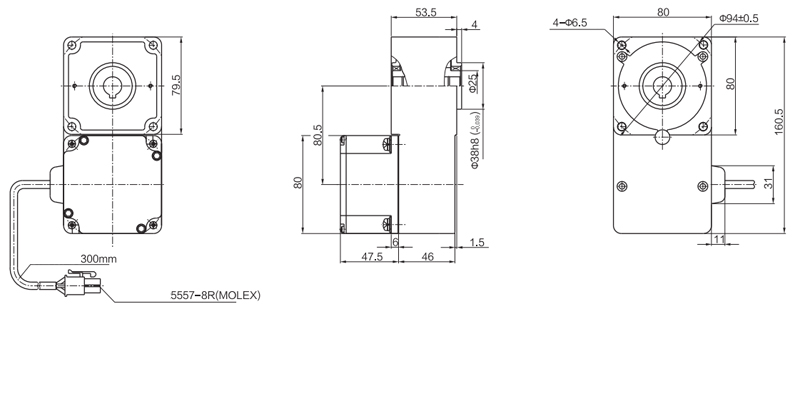

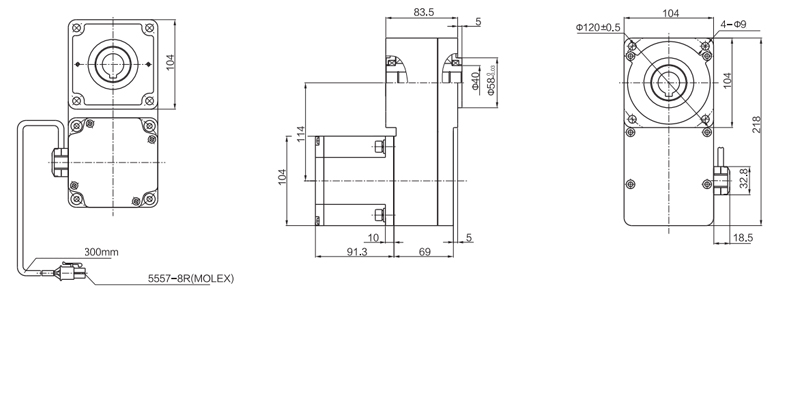

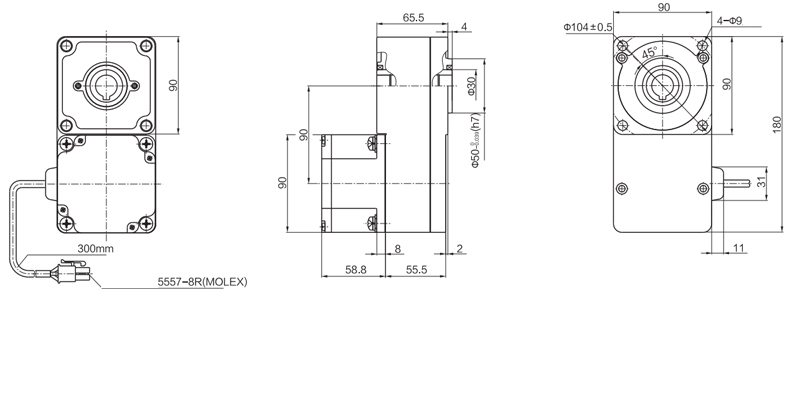

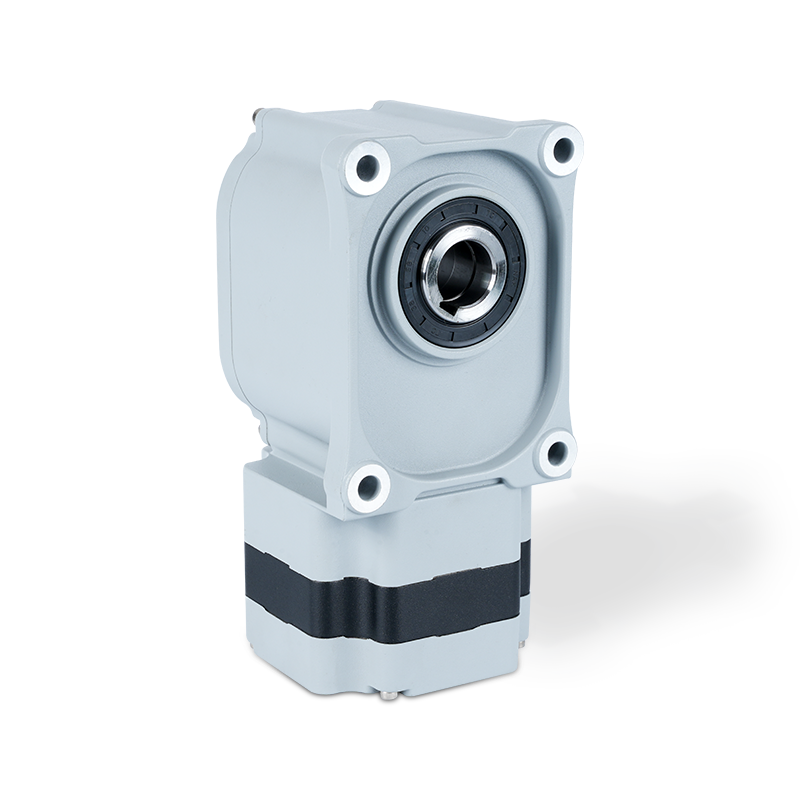

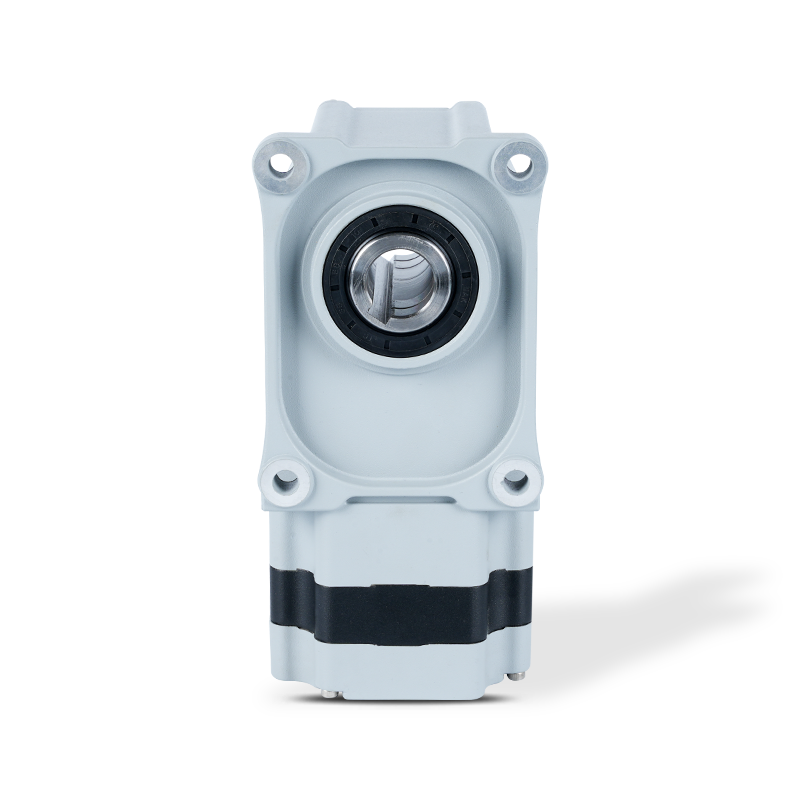

60 압력 L 유형 감소기
