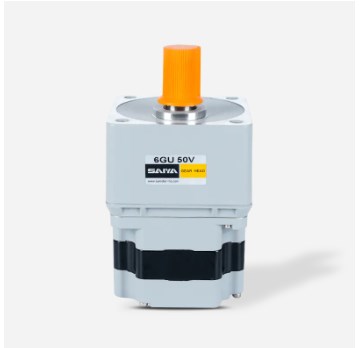

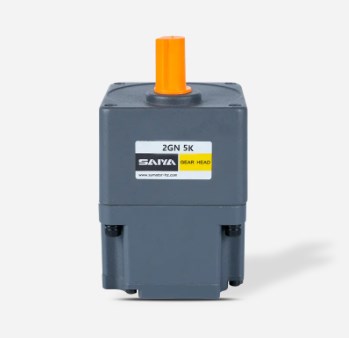

dc 기어 c : 기어 기술의 원동력

I. 소개

현대 기술의 빠른 개발에서 다양한 기계 및 전자 시스템의 핵심 주행 구성 요소로서 모터는 중요한 역할을합니다. 정밀 의료 기기에서 중공업 기계에 이르기까지 운동 효율, 정밀도 및 신뢰성에 대한 수요는 계속 증가하고 있습니다. 많은 모터 유형 중에서 BLDC (Brushless DC) 기어 모터는 탁월한 성능으로 인해 눈에 띄고 많은 고성능 애플리케이션에 선호되는 선택이되었습니다.

이름에서 알 수 있듯이 브러시리스 DC 기어 모터는 브러시리스 DC 모터와 기어 트레인 (또는 기어 박스 감속기)의 독창적 인 조합입니다. 이 통합 설계는 모터의 출력 특성을 최적화하여 다양한 까다로운 애플리케이션 요구 사항을 충족시키기 위해 특정 토크와 속도를 제공 할 수 있습니다. 이 기사는 기본 원칙, 작업 메커니즘, 장점, 응용 영역 및 선택 기준을 조사합니다. 브러시리스 DC 기어 모터 또한 미래의 개발 동향을 기대합니다.

II. 브러시리스 DC (BLDC) 모터 이해

BLDC 모터 란 무엇입니까?

브러시리스 DC (BLDC) 모터는 로터가 영구 자석으로 구성되고 고정자에는 코일 권선이 포함 된 동기 모터입니다. 전통적인 브러시 DC 모터와 달리 BLDC 모터에는 정류용 카본 브러시와 통근자가 없습니다. 브러시 된 모터는 브러시와 통근자 사이의 접촉을 통해 현재 방향을 변경하는 반면, BLDC 모터는 전자 정류기 (일반적으로 드라이버 또는 컨트롤러)를 통해 고정자 권선의 전류를 제어하여 회전을 구동하는 회전 자기장을 생성합니다.

BLDC 모터는 더 높은 효율, 수명이 길어, 노이즈가 적고 전력 밀도를 포함하여 브러시 된 모터에 비해 상당한 이점을 제공합니다. 이러한 특성은 고성능과 신뢰성이 필요한 응용 분야에서 탁월합니다.

BLDC 모터의 작동 방식

BLDC 모터는 주로 고정자, 로터 및 홀 효과 센서 (또는 인코더)의 세 가지 핵심 구성 요소로 구성됩니다. 고정자는 모터의 고정 된 외부 부분이며 코일 권선이 감겨 있습니다. 로터는 모터의 회전 내부 부분이며 영구 자석이 내장되어 있습니다. 홀 효과 센서 또는 인코더는 로터의 위치를 감지하는 데 사용됩니다.

BLDC 모터의 작동 원리는 전자 정류를 기반으로합니다. Hall Effect 센서에 의한 로터 위치 정보 공급되면 컨트롤러는 고정자 권선 전류의 온/오프 상태를 정확하게 제어하여 로터의 영구 자석과 상호 작용하는 회전 자기장을 생성합니다. 이 자기장 상호 작용은 토크를 생성하여 로터가 연속적으로 회전하도록 유도합니다. PWM (Pulse Width Modulation) 기술을 통해 권선에 적용되는 전압을 정확하게 제어하여 모터의 속도와 토크를 제어 할 수 있습니다. BLDC 모터는 정확한 위치 피드백을 위해 센서를 사용하거나 센서가없는 제어 알고리즘을 사용하여 로터 위치를 추정 할 수 있습니다.

III. 기어 박스 이해 (기어 감속기)

기어 박스 란 무엇입니까?

기어 박스 또는 기어 감속기는 일련의 메쉬 기어를 통해 회전 속도와 토크를 변화시키는 기계 장치입니다. 주요 목적은 모터의 회전 속도를 원하는 출력 속도로 줄이는 동시에 출력 토크를 곱하는 것입니다. 또한 기어 박스는 관성 일치를 달성하는 데 도움이되어 모터가 하중을보다 효율적으로 구동 할 수 있습니다.

기어비는 기어 박스의 기본 매개 변수로 입력 샤프트 (모터 측) 속도와 출력 샤프트 (로드 측) 속도 사이의 비율을 정의합니다.

일반적인 기어 박스 유형

시장에는 다양한 유형의 기어 박스가 있으며 각각 고유 한 장점과 적용 가능한 시나리오가 있습니다.

• 스퍼 기어 박스 : 축과 평행 한 기어 톱니가있는 가장 단순하고 가장 일반적인 유형의 기어 박스.
• 행성 기어 박스 : 중앙 선 기어, 여러 행성 기어 및 외부 링 기어로 구성됩니다. 행성 기어 박스는 소형 크기, 높은 토크 밀도 및 동축 입력/출력 샤프트로 알려져있어 BLDC 모터와 공통적 인 일치가됩니다.
• 웜 기어 박스 : 벌레 (나사)와 벌레 휠로 구성되며, 종종 큰 감소 비율과 자체 잠금 기능을 달성하는 데 사용됩니다.
• 헬리컬 기어 박스 : 헬리컬 기어 치아를 사용하여 박차 기어에 비해 부드러운 작동과 낮은 노이즈를 제공합니다.
• 사이클로이드 기어 박스 : 높은 감소 비율, 강성 및 충격 저항으로 유명합니다.

주요 매개 변수

기어 박스를 선택할 때 몇 가지 주요 매개 변수를 고려해야합니다.

IV. 시너지 : 브러시리스 DC 기어 모터

BLDC 모터를 기어 박스와 결합하는 이유는 무엇입니까?

BLDC 모터의 수많은 장점에도 불구하고, 일부 응용 분야에서는 고속 고속과 비교적 낮은 시작 토크가 요구 사항을 직접 충족시키지 못할 수 있습니다. 예를 들어, 무거운 물체를 움직이기 위해 큰 토크가 필요하거나 매우 느리고 정확한 속도 제어가 필요한 경우 독립형 BLDC 모터가 충분하지 않을 수 있습니다.

BLDC 모터를 기어 박스와 결합하면 이러한 제한을 효과적으로 극복 할 수 있습니다. 기어 박스는 토크를 증폭시키면서 모터의 고속을 원하는 출력 속도로 줄여서 BLDC 모터가 더 큰 하중을 유도하거나 더 미세한 모션 제어를 달성 할 수 있습니다. 이 조합은 또한 전체 시스템의 제어 및 위치 정확도를 향상시킵니다.

BLDC 기어 모터의 장점

BLDC 기어 모터는 BLDC 모터와 기어 박스의 이점을 결합하여 고성능 드라이브 솔루션을 형성합니다.

• 고효율 : BLDC 모터의 고효율 특성을 상속하고 최적화 된 기어 비율을 통해 전체 시스템 에너지 활용을 더욱 향상시킵니다.
• 긴 수명 : 브러시리스 디자인은 브러시 마모를 제거하는 반면 기어 박스는 모터 속도를 최적의 작동 범위로 낮추어 기어 구성 요소 마모를 줄여서 전체 시스템의 수명을 확장합니다.
• 높은 정밀 제어 : BLDC 모터의 탁월한 속도와 위치 제어 기능을 기어 박스의 감소 효과와 결합하면 특히 정밀 모션 제어 애플리케이션에 적합한 위치 및 속도 정확도가 매우 높습니다.
• 소형 크기 및 고전력 밀도 : 더 작은 볼륨 내에서 상당한 전력 출력을 전달할 수 있으며, 이는 공간 제한된 응용 분야에 중요합니다.
• 저음 및 진동 : 최적화 된 기어 박스 설계와 결합 된 BLDC 모터의 고유 한 부드러운 작동 특성으로 인해 전체 시스템의 소음이 적고 진동합니다.
• 낮은 유지 보수 : 브러시리스 디자인은 유지 보수 요구 사항을 줄이고 기어 박스의 내구성은 유지 보수 비용과 다운 타임을 더 낮추 었습니다.

BLDC 모터와 함께 사용되는 일반적인 기어 박스 유형

브러시리스 DC 기어 모터에서 행성 기어 박스 독특한 장점으로 인해 널리 호의적입니다. 소형 구조, 높은 토크 전송 기능 및 동축 구성은 BLDC 모터에 이상적인 일치가됩니다. 또한 특정 애플리케이션 요구 사항에 따라 Spur 기어 박스 및 기타 유형의 기어 박스를 사용할 수도 있습니다.

V. 주요 성과 고려 사항 및 도전

성능 지표

브러시리스 DC 기어 모터를 평가할 때 다음 성능 메트릭에주의가 필요합니다.

도전

중요한 장점에도 불구하고 브러시리스 DC 기어 모터도 몇 가지 과제에 직면 해 있습니다.

• 비용: BLDC 기어 모터의 초기 구매 비용은 일반적으로 브러시 된 DC 모터에 비해 더 높습니다. 주로 더 복잡한 모터 구조와 필요한 전자 컨트롤러로 인해.
• 복잡성: BLDC 모터는 정류 및 속도/위치 제어를위한 전용 전자 드라이버 및보다 복잡한 제어 알고리즘이 필요하므로 시스템 설계 복잡성을 증가시킵니다.
• 통합 및 크기 : 모터와 기어 박스를 올바르게 일치시켜 성능, 크기 및 인터페이스 측면에서 호환성을 보장하는 것은 설계 프로세스에서 핵심 과제입니다. 부적절한 선택은 비 효율성, 수명 감소 또는 차선 성능으로 이어질 수 있습니다.

VI. BLDC 기어 모터의 응용

브러시리스 DC 기어 모터는 탁월한 성능과 신뢰성으로 인해 수많은 산업 및 응용 프로그램에서 중요한 역할을합니다.

• 로봇 공학 : 공동 작업 로봇 (COBOT), 산업용 로봇 및 서비스 로봇에서 BLDC 기어 모터는 종종 공동 작동 및 그립 메커니즘에 사용되며 정확하고 부드러운 움직임을 제공합니다.
• 의료 기기 : 이들은 수술 도구, 보철 팔다리, 의료 펌프 및 진단 장비와 같은 정밀 의료기구에 이상적이며, 정밀도, 저음 및 높은 신뢰성이 필요합니다.
• 산업 자동화 : 컨베이어 시스템, 포장 기계, CNC (컴퓨터 수치 제어) 기계 및 자동화 된 가이드 차량 (AGV)과 같은 산업 자동화 장비에서 BLDC 기어 모터는 효율적이고 안정적인 구동력을 제공합니다.
• 항공 우주 및 방어 : 항공기 액추에이터, 제어 표면 및 드론 추진 시스템에 사용되는이 응용 분야는 성능 및 신뢰성에 대한 매우 높은 수요가 있습니다.
• 자동차 산업 : 전기 파워 스티어링, 전기 창 리프트, 시트 조정기 및 HVAC 시스템과 같은 자동차 애플리케이션에서 BLDC 기어 모터는 효율적이고 컴팩트 한 솔루션을 제공합니다.
• 소비자 전자 장치 : 고급 홈 어플라이언스 및 전동 공구에서 BLDC 기어 모터는 수명이 길고 소음이 낮고 성능이 향상됩니다.

VII. 오른쪽 BLDC 기어 모터를 선택합니다

올바른 브러시리스 DC 기어 모터를 선택하는 것은 응용 프로그램의 성공을 보장하는 중요한 단계입니다.

응용 프로그램 요구 사항을 정의합니다

먼저 응용 프로그램의 특정 요구 사항을 명확히합니다.

• 필요한 토크 및 속도 : 이들은 모터의 전력 및 기어비를 직접 결정하는 가장 기본적인 매개 변수입니다.
• 듀티 사이클 : 연속 또는 간헐적 작동은 운동의 온도 상승 및 수명에 영향을 미칩니다.
• 환경 조건 : 작동 온도, 습도, 먼지 및 진동과 같은 환경 적 요인은 모터의 보호 클래스 및 재료 선택에 영향을 미칩니다.
• 공간 제약 조건 : 모터의 물리적 치수가 설치 공간에 적합한 지 여부.
• 정밀 요구 사항 : 애플리케이션의 요구가 정확도와 반복성을 포지셔닝하기위한 얼마나 높은지, 이는 기어 박스 백래시 선택에 영향을 미칩니다.

모터 크기

하중의 토크 및 속도 요구 사항을 기반으로 필요한 모터 파워 및 토크를 계산하십시오. 또한 시스템 응답 성과 안정성을 보장하기 위해 하중 관성과 모터 로터 관성 사이의 일치를 고려하십시오.

기어 박스 선택

적절한 기어 박스 유형 (예 : 행성 기어 박스)을 선택하고 최적의 기어 비율을 결정하는 것이 중요합니다. 또한 기어 박스의 효율과 백래시, 특히 고정밀 모션 제어가 필요한 애플리케이션을 고려해야합니다.

컨트롤러/드라이버 호환성

선택한 모터 및 기어 박스가 적절한 전자 컨트롤러/드라이버와 호환되는지 확인하십시오. 컨트롤러는 모터의 전자 정류, 속도 및 위치 제어를 담당합니다.

비용 대 성능 상충

모든 기술 요구 사항을 충족하는 동안 가장 비용 효율적인 솔루션을 선택하기 위해 비용과 성능의 균형을 유지해야합니다.

VIII. 미래의 트렌드와 혁신

브러시리스 DC 기어 모터의 분야는 다음과 같은 미래의 트렌드와 함께 지속적으로 발전하고 있습니다.

• 소형화 : 재료 과학 및 제조 기술의 발전으로 모터와 기어 박스는 전력 출력을 유지하거나 증가 시켜서 더 작아지고 가벼워집니다.
• 완성: 보다 작고 고도로 통합 된 모터 드라이버 기어 박스 올인원 솔루션은 주류가되어 시스템 설계 및 설치를 단순화합니다.
• 지능: 향후 BLDC 기어 모터는 더 많은 센서와 지능형 제어 알고리즘을 통합하여 예측 유지 보수, 적응 형 제어 및 더 높은 수준의 자동화를 가능하게합니다.
• 에너지 효율 : 더 높은 에너지 효율을 추구하면 에너지 손실을 줄이기 위해 모터 및 기어 박스 설계를 지속적으로 최적화 할 것입니다.
• 새로운 재료 : 새로운 고성능 재료 (예 : 더 강한 영구 자석, 더 많은 내마비 기어 재료)를 사용하면 모터 성능과 수명이 더욱 향상됩니다.

ix. 결론

브러시리스 DC 기어 모터는 고효율, 긴 수명, 정밀도 및 소형 크기를 갖춘 현대 산업 및 기술에서 필수적인 드라이브 솔루션이되었습니다. 그들은 로봇 공학, 의료 기기, 산업용 자동화, 항공 우주 및 자동차와 같은 다양한 주요 산업에서 핵심적인 역할을 수행하여 기술 진보 및 혁신 주행을합니다.

기술이 계속 발전함에 따라 브러시리스 DC 기어 모터는 소형화, 통합 및 인텔리전스를 향해 계속 발전 할 것이며, 향후 고성능 응용 프로그램에서의 중요성은 점점 더 두드러 질 것입니다. 효율적이고 신뢰할 수있는 기계 시스템을 달성하는 데 깊은 이해와 적절한 선택이 중요합니다.
